Fügen Sie Durchlässe an den Stellen hinzu, an denen Wasserläufe eine Straße queren. Untersuchen und ändern Sie die vorgeschlagene Durchlasslösung.
Hinzufügen von Durchlässen
Durchlässe können auf zwei Arten zum Entwurf hinzugefügt werden:
- Verwenden Sie Durchlässe hinzufügen zum Hinzufügen von Durchlässen an Stellen, an denen Wasserläufe die ausgewählte Entwurfsstraße queren.
- Durchlässe einzeln manuell hinzufügen. Diese Methode ist hilfreich zum Hinzufügen eines Durchlasses an den Stellen, bei denen die Wasserscheidenanalyse keine Wasserscheide für einen Straßenabschnitt ergeben hat.
Überprüfen und Ändern einer Durchlasslösung
Sie können Durchlasslösungen einzeln überprüfen und ändern. Wählen Sie einen Durchlass, um die zugehörige Objektkarte und die Analysedaten im Modell anzuzeigen.- Notieren Sie sich den Wert für Fluss, der aus der hydrologischen Methode auf der Wasserscheiden-Objektkarte abgeleitet wurde.

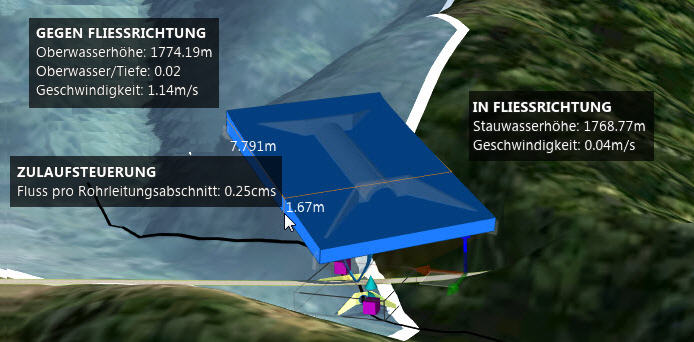

- Untersuchen Sie die Analysedaten des Durchlasses im Modell.
- Ändern Sie Position und Länge des Durchlasses mithilfe von Transformations-Gizmos im Modell. Die Änderungen wirken sich auf Länge, Eingang/Ausgang der Sohlhöhe sowie schiefer Winkel des Rohrleitungsabschnitts aus. Weitere Informationen erhalten Sie unter So ändern Sie Größe und Platzierung eines Durchlasses.
- Ändern Sie die Attribute der Durchlasslösung auf der Objektkarte. Die Änderungen wirken sich auf Anzahl der Rohrabschnitte sowie Form, Material, n-Wert von Manning und Zulaufkonfiguration aus. Weitere Informationen erhalten Sie unter So ändern Sie die Durchlasslösung.
- Überprüfen Sie erneut die Analysedaten des Durchlasses.
