Erstellt und ändert Komponenten in der Katalogvorlage.

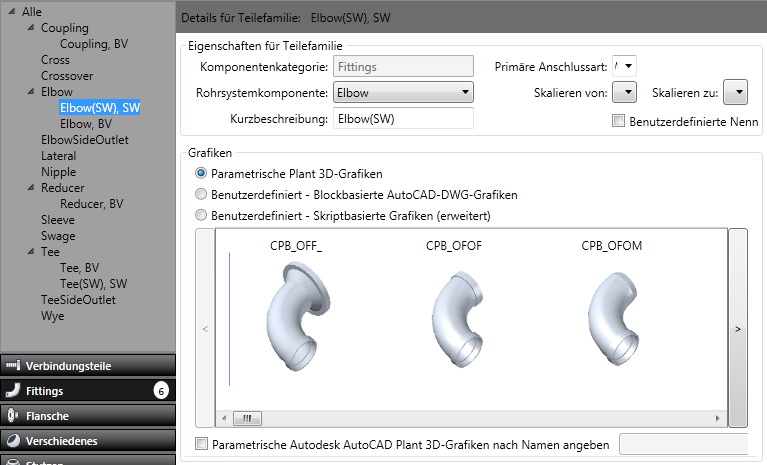

Wählen Sie im linken Fensterbereich eine Komponentenkategorie (z. B. Fittings) und einen Komponententyp (z. B. Bogen) aus, um die Teilefamiliendetails im rechten Fensterbereich anzuzeigen.
- Komponententyp-Strukturansicht
-
Zeigt Komponententypen (z. B. Bogen, Kupplung oder T-Stück) an, die in der Komponentenkategorie verfügbar sind (z. B. Fittings).
- Grafiken
- Gibt den Grafiktyp an. Wenn Sie parametrische Plant 3D-Grafiken verwenden, können Sie in der Liste zum Auswählen von Plant 3D-Formen einen Formnamen aus einer anderen Kategorie eingeben. Sie können z. B. CPTS eingeben, um ein T-förmiges Sieb zu erstellen.
Einige Komponententypen (z. B. Einsatzringe und Schrauben) verfügen über keine Grafiken und können parametrisch und ohne Namen bleiben.
- Eigenschaften für Teilefamilie
-
Wenn Sie in der Strukturansicht einen einzelnen Komponententyp auswählen, können Sie die Details für diese Teilefamilie ändern.
- Benutzerdefinierte Nennweitenliste verwenden
-
Verwendet die benutzerdefinierte Nennweitenliste, die im Dialogfeld Erweiterte Vorgabe-Einstellungen des Kataloggenerators angegeben wurde, anstatt des Nennweitenbereichs, der oben unter Eigenschaften für Teilefamilie angegeben wurde.
- Gruppenansicht
-
Wenn Sie in der Strukturansicht alle oder mehrere Komponententypen auswählen, werden die Komponenten in einer Symbolansicht oder Listenansicht angezeigt.
- Komponentenkategorie-Liste
-
