In diesem Schritt weisen wir Ventilkörper und Teller das Material Stahl zu. Sie müssen einige der Navigationstechniken verwenden, die im vorherigen Thema besprochen wurden, also stellen Sie sicher, dass Sie sie kennen.

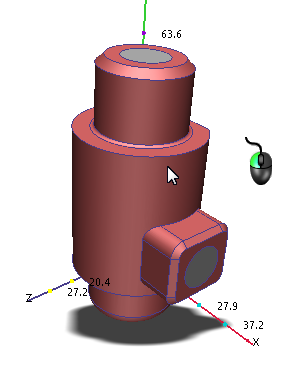

1. Wählen Sie den Ventilkörper aus, indem Sie mit der linken Maustaste darauf klicken:

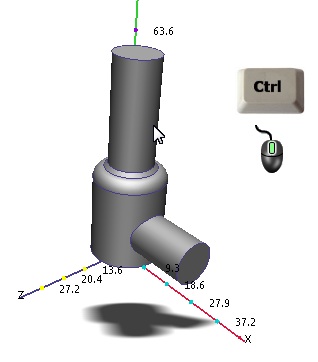

2. Blenden Sie den Ventilkörper und den Volumenstrom aus, indem Sie bei gedrückter STRG-Taste mit der mittleren Maustaste auf beide klicken:

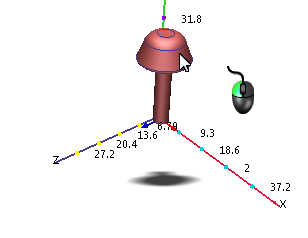

3. Wählen Sie den Teller aus, indem Sie mit der linken Maustaste darauf klicken:
4. Klicken Sie auf in der kontextabhängigen Gruppe Materialien auf Bearbeiten:

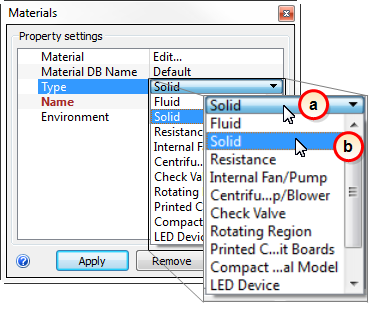

5. Wählen Sie im Schnellbearbeitungs-Dialogfeld Materialien den Materialtyp:
- a. Klicken Sie in der Zeile Typ in die rechte Spalte.
- b. Klicken Sie auf Volumenkörper.

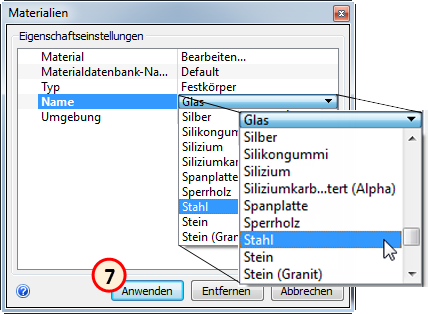

6. Wählen Sie aus dem Menü Name die Option Stahl aus.
7. Klicken Sie auf Anwenden.
Überprüfen der Einstellungen

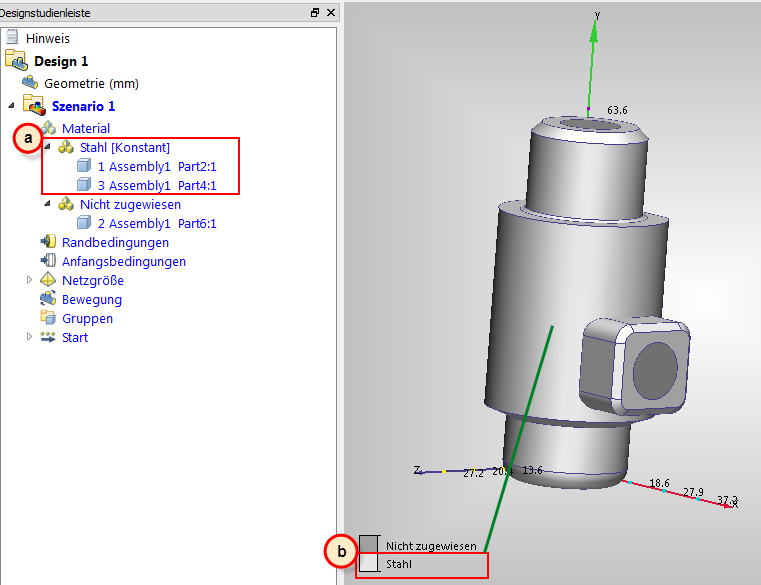

8. In der Designstudienleiste können Sie anhand der Teilfarbe überprüfen, ob das Material Stahl korrekt zugewiesen wurde:
a. Überprüfen Sie in der Designstudienleiste, ob die Materialzuweisung für die beiden Stahlteile korrekt ist.
b. Die Ventilkörper- und Tellerteile sollten der Farbe für Stahl in der Legende entsprechen.
