Mit dem Zweig Ergebnisse können mehrere Aktionen durchgeführt werden:
- Verwalten von Ansichtseinstellungs-Dateien
- Festlegen des Erscheinungsbilds von Teilen
- Auflisten von Visualisierungseinträgen (Ebenen, Iso-Flächen, Partikel usw.)
- Wechseln zwischen verschiedenen Erscheinungsbildern von unterdrückten Teilen
Oberste Ebene des Zweigs Ergebnisse
Ansichtseinstellungs-Datei
Klicken Sie mit der rechten Maustaste auf den Zweig Ergebnisse, um Ansichtseinstellungs-Dateien zu öffnen oder zu speichern. Sie können Ansichtseinstellungs-Dateien auch auf der Registerkarte Ansicht verwalten.
Warnsymbol
Wenn eine Einstellung nach der Ausführung eines Szenarios geändert wird, wird im Zweig Ergebnisse eine Warnung angezeigt.
Dies bedeutet, dass die Ergebnisse nicht mit den Einstellungen im Szenario übereinstimmen. Um diesen Konflikt zu beheben, führen Sie das Szenario mit den neuen Einstellungen erneut aus.
Zweig Materialien (Erscheinungsbild von Teilen)
Sie können mit dem Zweig Materialien während der Einsichtnahme von Ergebnissen das Erscheinungsbild von Teilen festlegen.
So legen Sie das Erscheinungsbild von Teilen fest
- Klicken Sie mit der rechten Maustaste auf das Teil, und wählen Sie die Erscheinungsbildoption aus.
So wechseln Sie zwischen verschiedenen Teildarstellungen
- Aktivieren oder deaktivieren Sie das Kontrollkästchen neben dem Teilezweig.
Transparenz einstellen
- Die Option Transparenz einstellen ist für Teile und Materialien verfügbar, die als transparent angezeigt werden. Um die Transparenz eines Teils zu verringern, ziehen Sie den Regler nach links in Richtung 0 %. Um die Transparenz eines Teils zu erhöhen, ziehen Sie den Regler nach rechts in Richtung 100 %.
Visualisierungseinträge
Schnittebenen, Iso-Flächen und Zusammenfassungspunkte werden als untergeordnete Zweige angezeigt. Für diese Zweige sind keine Interaktionen möglich; sie dienen lediglich zu Informationszwecken.
Weitere Informationen über Ergebnisebenen
Weitere Informationen über Iso-Flächen
Anzeigen von unterdrückten Teilen

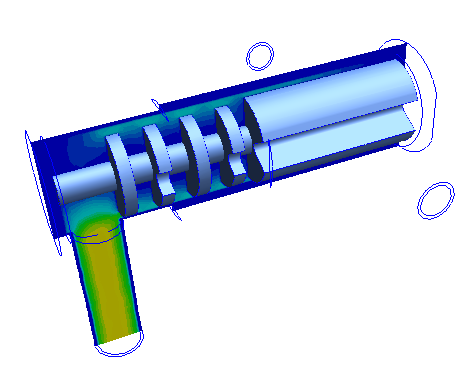

Unterdrückte Teile werden aus einer Simulation ausgeschlossen. In den angezeigten Ergebnissen werden unterdrückte Teile schattiert in einer gleichmäßigen Farbe dargestellt:
Standardmäßig sind unterdrückte Teile beim ersten Aufruf von Ergebnisse nicht sichtbar. Um die Teile einzublenden, öffnen Sie die Designstudienleiste, und erweitern Sie den Zweig "Materialien" des Zweigs "Ergebnisse". Aktivieren Sie das Kästchen neben jedem Teil, das angezeigt werden soll.
Sie können die Sichtbarkeit und das Erscheinungsbild genau wie für aktive Teile festlegen.
Es gelten einige Einschränkungen für unterdrückte Teile:
- Auf unterdrückten Teilen können weder das Netz noch die Ergebnisse angezeigt werden.
- Einzelne Flächen eines unterdrückten Teils können nicht ausgeblendet werden.
