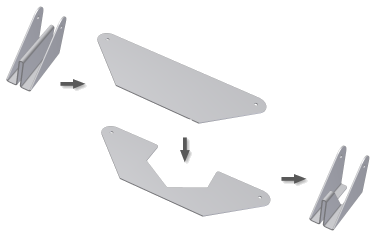

Define las operaciones de pliegue o de replegado que aplica a una pieza de chapa.
El contenido de los cuadros de diálogo para los flujos de trabajo Desplegar y Replegar son los mismos.
- Acceso:
- En la cinta de opciones, haga clic en la ficha Chapa
panel Modificar Desplegar o Replegar
- Referencia de desplegado o replegado (A)
Especifica la cara o el plano de referencia que se va a utilizar como referencia a la que los pliegues o curvas se despliegan o repliegan. Esta referencia se identifica con la letra A en la ilustración situada a la derecha. Cuando accede al flujo de trabajo, este comando está habilitado por defecto. - Desplegar o Replegar geometría (B)
- Especifica el pliegue individual o las operaciones de curva que desee desplegar o replegar. Las selecciones disponibles se identifican con la letra B en la ilustración.
Especifica todas las operaciones de curva o pliegue que desee desplegar o replegar. Las selecciones disponibles se identifican con la letra B en la ilustración. - Bocetos (C)
- Especifica los bocetos no consumidos que desee desplegar o replegar. Las selecciones disponibles se identifican con la letra C en la ilustración. Solo está disponible después de seleccionar la geometría de desplegado o replegado.
El padre está visible Seleccione esta opción para visualizar tanto el boceto original (posición plegada) y la copia desplegada del boceto. Cuando los bocetos están desplegados, se crea un copia del boceto y se muestra en la cara aplanada. El boceto original (o padre) permanece en la posición plegada.
- Panel de imagen (cuadro de diálogo)
- Muestra una imagen que cambia en función de la geometría disponible.
- Desplegar: hay caras planas
-
- Desplegar: no hay caras planas
-
- Replegar: hay caras planas
-
- Replegar: no hay caras planas
-
- Desplegar: curva de contorno
-
- Replegar: curva de contorno
-
- Activar/desactivar vista preliminar de operación
- Controla la visualización de la vista preliminar del resultado de plegado o desplegado.
