La pestaña solevada crea una forma entre dos bocetos de perfil.
La geometría del boceto de una pestaña solevada puede representar la cara interior o exterior del material de la chapa. También puede representar el plano medio del material. A menudo, el perfil cerrado es el elemento para definir ambos extremos de una forma transicional. Estos diseños se utilizan para diseño de conductos, campanas de sistemas de ventilación y un número elevado de formas de contenedores.
Se pueden aplanar las operaciones de pestañas solevadas creadas con bocetos de perfiles cerrados en cualquiera de los extremos mediante la adición de una operación de rotura.
Puede insertar una operación de pestaña solevada en un modelo moldeado suavizado o moldeado, o en un modelo que se puede crear mediante pliegues rectos con plegadora.
Ejemplos de pestaña solevada
Las ilustraciones siguientes muestran varias opciones de entrada y salida correspondientes a las operaciones de pestaña solevada.

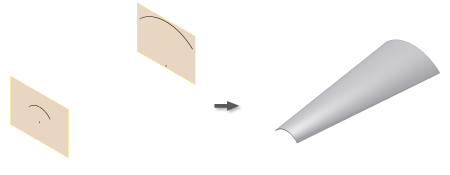

Perfiles abiertos similares: salida moldeada

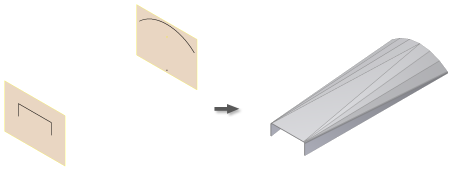

Perfiles abiertos dispares: salida de plegadora

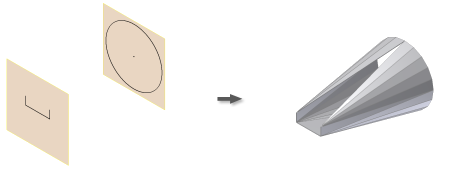

Perfiles cerrados a abiertos: salida de plegadora

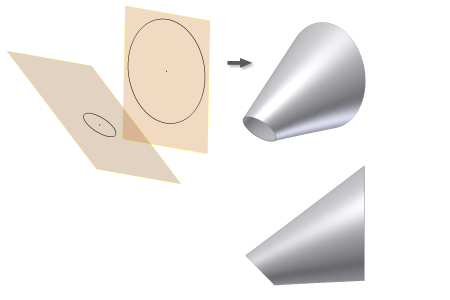

Perfiles cerrados circulares: salida de plegadora

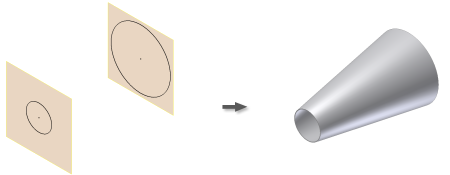

Perfiles cerrados circulares: salida moldeada
Perfiles cerrados circulares a rectangulares con ángulos agudos: salida de plegadora

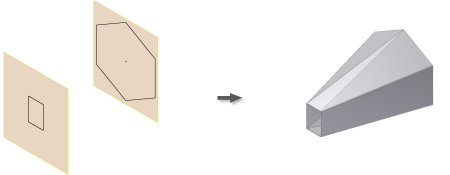

Perfiles cerrados poligonales a rectangulares con ángulos agudos: salida moldeada

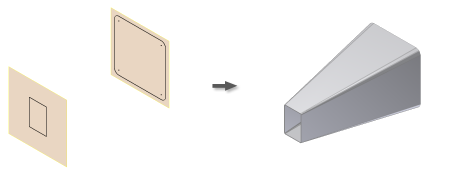

Perfiles cerrados rectangulares con ángulos redondeados a ángulos agudos: salida de plegadora
