Permite controlar el grosor de las caras y los desfases de superficie.
- Acceso:
-
Cinta de opciones:
ficha Modelo 3D
panel Modificar
Engrosado/Desfase
Añade o elimina grosor en las caras de una pieza o superficie cosida , crea una superficie de desfase a partir de una cara o superficie de una pieza, o bien crea un sólido.
Ficha Engrosado/Desfase
Permite definir los requisitos para una operación de engrosado o de desfase.
- Seleccionar
- Permite especificar las caras que se van a engrosar o las caras a partir de las cuales se creará una superficie de desfase.
- Sólidos
- Si existe más de un cuerpo sólido presente, permite seleccionar el cuerpo participante.
- Seleccionar modo
- Filtra la geometría para que las selecciones se limiten a caras individuales o a una superficie cosida. Puede designar varias caras conectadas o una superficie cosida, pero no una combinación de caras y superficies cosidas.
- Distancia
- Permite especificar el grosor de la operación de engrosado o la distancia de la operación de desfase.
Cuando el resultado es una superficie, la distancia de desfase puede ser igual a cero (para copiar una superficie o caras individuales de un modelo sólido o una superficie).
- Resultado
- Permite especificar si la operación es un sólido o una superficie. Por defecto se selecciona un sólido.
- Operación
- Permite especificar el tipo de operación.
- Unir
- Permite añadir el volumen creado por la operación de engrosado a la pieza sólida.
- Cortar
- Permite eliminar el volumen creado por la operación de engrosado de la pieza sólida.
- Intersecar
- Permite crear una operación a partir del volumen compartido entre la operación de engrosado y la pieza sólida. El material no incluido en el volumen compartido se suprime.
- Nuevo sólido
- Crea un cuerpo sólido. Si la operación de engrosado es la primera operación de sólido de un archivo de pieza, esta selección es el valor por defecto. Seleccione esta opción para crear un cuerpo en un archivo de pieza que contenga otros cuerpos sólidos. Cada cuerpo es un conjunto independiente de operaciones externas a otros cuerpos. Un cuerpo puede compartir operaciones con otros cuerpos.
- Unir
- Dirección
- Permite alargar la operación de engrosado o de desfase en una de las direcciones o por igual en ambas.
- Fusión automática
- Tecnología de refusión que desplaza automáticamente las caras tangenciales adyacentes y crea nuevos fundidos si es necesario. Está activado por defecto en el entorno de modelado de piezas.
A continuación se muestra un modelo con una operación de engrosado llevada a cabo con y sin fusión automática.

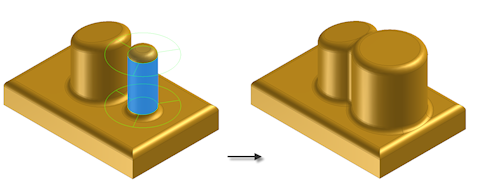

Sin fusión automática

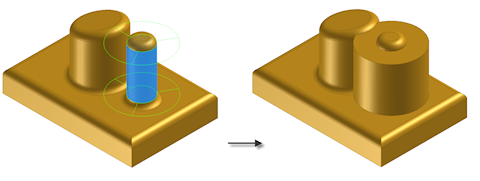

Fusión automática activada
La opción Fusión automática se encuentra disponible si se han seleccionado caras sólidas para una operación de engrosado. También está activa cuando la operación de engrosado se alarga en la dirección positiva o negativa, pero no cuando la operación se alarga equitativamente en ambas direcciones.
Cuando la fusión automática está activada, las siguientes funciones de engrosado no están disponibles:- Unir, Cortar o Intersecar
- Nuevo sólido
- Distancia igual en ambas direcciones
- Superficie
- Superficie cosida
Ficha Más
Proporciona un método para seleccionar caras de pieza encadenadas o crear superficies con lados. También activa y define las características de las soluciones de desfase aproximadas.
- Cadena de caras automática
- Permite especificar varias caras tangentes continuas para su engrosado. Todas las caras seleccionadas se engrosarán con la misma operación booleana y dirección. Por defecto, esta opción está desactivada.
- Crear superficies verticales
- Para operaciones de desfase, permite crear caras verticales o laterales que conectan las caras de desfase con la superficie cosida original. Las superficies verticales se crean sólo en las aristas internas de la operación interna, no en las aristas del contorno de superficies. Por defecto, esta opción está desactivada.
Las superficies no pueden unir una superficie de desfase con la pieza sólida.
- Permitir aproximación
- Si no existe ninguna solución precisa, permite una desviación del espesor especificado durante el cálculo de la operación de desfase. Una solución precisa crea una superficie de desfase en el que cada punto de la superficie original tiene un punto correspondiente en la superficie de desfase. La distancia entre estos dos puntos coincide con la distancia especificada. Seleccione si permitirá o no una solución aproximada y, a continuación, pulse la flecha para seleccionar el tipo de desviación en la lista.
- La desviación Media se divide para quedar tanto por encima como por debajo de la distancia especificada.
- Nunca demasiado fina conserva la distancia mínima. La desviación debe quedar por encima de la distancia especificada.
- Nunca demasiado gruesa conserva la distancia máxima. La desviación debe quedar por debajo de la distancia especificada.
- Optimizado
- Realiza los cálculos con una tolerancia razonable y tiempo de cálculo mínimo.
- Especificar tolerancia
- Permite realizar el cálculo con una tolerancia especificada por el usuario. En algunos casos, requiere un tiempo de cálculo considerable.
