Commandes de la pile des modificateurs

Les commandes de la pile des modificateurs apparaissent dans la partie supérieure du groupe de fonctions Modifier, juste sous la liste des modificateurs. La pile de modificateurs (ou tout simplement " pile ") contient l'historique cumulé d'un objet, y compris ses paramètres de création et ses modificateurs. L'objet d'origine figure au bas de la pile. Les modificateurs sont répertoriés au-dessus de l'objet dans l'ordre dans lequel ils sont appliqués à la géométrie de l'objet (de bas en haut).

• Effectuez une sélection. > Groupe de fonctions Modifier

Objet avec deux modificateurs dans la pile

Instances et références dans la pile de modificateurs

Les objets et les modificateurs sont affichés en format standard dans la pile à moins qu'ils ne correspondent à une instance ou une référence. En effet, les instances et les références se présentent comme suit :

• Les noms d'instance apparaissent en gras.
• Les noms de modificateur apparaissent en gras si ces derniers sont inclus dans une instance de pipeline.

Dessus : objet simple affiché en format standard (texte simple)

Dessous : instance d'objet affichée en gras

Dessus : pipeline affiché en format standard (texte simple)

Dessous : instance de pipeline affichée en gras

• Lorsqu'un modificateur est appliqué à plusieurs pipelines, il correspond alors à une instance de modificateur. Son nom apparaît en italique.
• Si un modificateur correspond à une instance et est inclus dans une instance de pipeline, son nom apparaît en gras et en italique.

Dessus : instance de modificateur affichée en italique (modificateur appliqué à deux objets)

Dessous : instance de modificateur incluse dans une instance de pipeline affichée en italique et en gras

• Une référence est précédée d'une barre de couleur foncée. Les modificateurs qui se trouvent sous cette barre sont inclus dans le pipeline actuel. Ceux qui figurent au-dessus sont spécifiques à la référence.
  Remarque : Vous pouvez également créer des instances de référence. Dans ce cas, le modificateur qui se trouve au-dessus de la barre est appliqué à la référence et à ses instances.
• Tout modificateur figurant au-dessus de la barre d'une référence peut correspondre à une instance et apparaître dans d'autres pipelines ; dans ce cas, son nom est en italique (simple ou gras).

Dessus : la référence de l'objet est accompagnée d'une barre dans le tube

Dessous : le modificateur appliqué à la référence n'est pas affiché en gras car il est spécifique à cette référence

Le bouton Rendre unique rend une instance de pipeline ou de modificateur unique. Lorsque vous sélectionnez l'objet de base et que vous cliquez sur ce bouton, la totalité du pipeline devient unique. C'est également le cas lorsque vous sélectionnez un modificateur affiché en gras. En revanche, si le modificateur correspond à une instance incluse dans une instance de pipeline (son nom est affiché en gras et en italique), seul le modificateur devient unique (son nom n'apparaît plus en italique mais demeure affiché en gras). Pour plus d'informations, reportez-vous aux rubriques Principes de fonctionnement des instances de modificateur et Transformations, modificateurs et flux de données objet.

Modificateurs les plus récemment utilisés

3ds Max enregistre en mémoire cache le résultat de l'évaluation des modificateurs récemment utilisés. Ceci signifie qu'en général, vous pouvez voir les résultats plus rapidement lorsque vous vous déplacez parmi les modificateurs de la liste.

Pour optimiser l'utilisation de la mémoire, la liste des modificateurs récemment utilisés a une longueur fixe. Une fois la liste complétée, l'ajout d'un nouveau modificateur remplace le plus ancien modificateur de la liste. Par défaut, la longueur de la liste est 1. Vous pouvez l'augmenter en ajoutant une entrée MRUModSize à la section [Performance] du fichier 3dsmax.ini . Par exemple :

MRUModSize=10

La valeur 10 constitue généralement un bon choix; mais les résultats varient en fonction de la quantité de mémoire principale dont votre système dispose.

Procédures

Pour définir les paramètres de création d'un objet :

1. Cliquez sur le nom de l'objet requis dans la pile.

   Les objets primitifs sont associés à un panneau déroulant Paramètres. Les autres types d'objets (maillages et NURBS, par exemple) sont associés à divers panneaux déroulants.

2. Utilisez les commandes de panneau déroulant pour ajuster l'objet.

Pour appliquer un modificateur à un objet :

1. Sélectionnez l'objet.
2. Effectuez l'une des opérations suivantes :
   • Sélectionnez une carte dans la liste. Cette liste déroulante est située dans la partie supérieure du groupe de fonctions Modifier.
     Conseil : Il arrive souvent que les noms de plusieurs modificateurs commencent par la même lettre. Vous pouvez accéder directement à un modificateur particulier en tapant rapidement les premières lettres de son nom (choisissez suffisamment de lettres pour un résultat unique). Par exemple, supposons que vous souhaitiez affecter le modificateur Miroir à un objet. En appuyant sur la touche M, vous tombez sur Maillage (sélection), qui est loin de Miroir dans la liste. En revanche, si vous tapez MI, cela vous conduit directement à Miroir.
   • Choisissez un modificateur dans le menu Modificateurs. Ce menu est organisé par fonctionnalités.

     Tous les modificateurs ne sont pas affichés dans le menu Modificateurs.

   • Si les boutons des modificateurs sont visibles dans le groupe de fonctions Modifier et que le modificateur que vous souhaitez utiliser s'y trouve, cliquez sur le bouton correspondant.

     Si les boutons ne sont pas visibles, mais que vous voulez les utiliser, cliquez sur (boîte de dialogue Configurer les jeux de modificateurs, au-dessous de la pile des modificateurs) et choisissez Afficher boutons. Un jeu de boutons portant les noms des modificateurs s'affiche entre la liste de modificateurs et la pile. Cliquez de nouveau sur Configurer les jeux de modificateurs, choisissez un jeu (par exemple, Déformation Forme libre), puis cliquez sur le bouton du modificateur à appliquer.

   Des groupes de fonctions affichant les paramètres du modificateur apparaissent à présent au-dessous de la pile des modificateurs. A mesure que vous modifiez ces paramètres, l'objet sélectionné est mis à jour dans les fenêtres.

Pour supprimer un modificateur, effectuez l'une des opérations suivantes :

• Sélectionnez le modificateur en cliquant sur son nom dans la pile puis cliquez sur (Supprimer modificateur de la pile). Ce bouton figure parmi les outils affichés sous la pile de modificateurs.
• Cliquez avec le bouton droit de la souris sur le nom du modificateur requis dans la pile puis choisissez Supprimer.

Pour désactiver l'effet d'un modificateur, procédez de l'une des manières suivantes :

• Cliquez sur l'icône représentant une ampoule à gauche du nom du modificateur dans la pile.

  Par défaut, cette icône est activée lors de l'application d'un modificateur.

• Cliquez avec le bouton droit de la souris sur le modificateur requis dans la pile, puis choisissez Désactivé.

Pour activer un modificateur, procédez de l'une des manières suivantes :

• Cliquez sur l'icône représentant une ampoule à gauche du nom du modificateur dans la pile.
• Cliquez avec le bouton droit de la souris sur le modificateur, puis choisissez Activé.

Pour modifier la taille de la zone d'affichage de la pile de modificateurs :

1. Placez le curseur sur la barre ombrée, sous les outils figurant à la suite de la liste de modificateurs.

   Le curseur prend la forme d'une flèche de redimensionnement (double flèche verticale, semblable à celle affichée pour redimensionner une fenêtre).

2. Faites glisser la barre vers le haut ou vers le bas afin de modifier la taille de la zone d'affichage de la pile dans le groupe de fonctions Modifier.

Pour modifier la position d'un modificateur dans la pile, effectuez l'une des opérations suivantes :

Remarque : L'objet d'origine se trouve toujours au bas de la pile et les modificateurs d'espace univers, en haut.
• Déplacez le modificateur vers un emplacement différent dans la pile.
• Utilisez Copier et Coller :
  1. Cliquez avec le bouton droit de la souris sur le nom du modificateur requis dans la pile, puis choisissez Couper.
  2. Cliquez avec le bouton droit de la souris sur le nom du modificateur à la suite duquel (c'est-à-dire au-dessus duquel) vous souhaitez afficher le modificateur sélectionné, puis choisissez Coller.

Pour utiliser les boutons de modificateurs :

• Cliquez sur (Configurer les jeux de modificateurs), puis choisissez Afficher boutons.

  Cette commande de menu est une bascule. Elle est soit activée soit désactivée. Lorsque vous l'activez, le jeu de boutons actuel s'affiche entre la liste déroulante des modificateurs et la zone d'affichage de la pile.

  Reportez-vous à la rubrique Boîte de dialogue Configurer les jeux de modificateurs pour plus d'informations.

Pour convertir l'objet modifié en maillage éditable, effectuez l'une des opérations suivantes :

• Cliquez avec le bouton droit de la souris sur la pile de modificateurs puis choisissez Tout réduire.

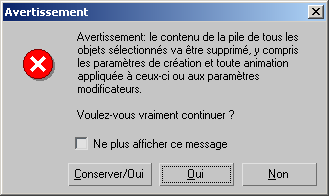

  Une boîte de dialogue s'affiche et vous indique que vous ne pouvez pas annuler l'opération de rétraction, mais que vous avez toutefois la possibilité de sélectionner la commande Conserver avant de convertir l'objet.


• Cliquez avec le bouton droit de la souris sur l'objet dans la fenêtre, puis choisissez Convertir en Convertir en maille éditable dans le menu Quadr.
  Conseil : Vous pouvez également convertir un objet modifié en patch ou polygone éditable. Pour ce faire, utilisez le menu Quadr.

Pour définir un composant de modificateur (gizmo ou point central, par exemple) :

1. Développez la hiérarchie du modificateur en cliquant sur l'icône +.
2. Choisissez le composant à ajuster (le gizmo, par exemple).

   Il apparaît en surbrillance, ce qui signifie qu'il est actif.

3. Modifiez le composant.

   Vous pouvez, par exemple, utiliser des transformations pour déplacer un gizmo ou un point central.

4. Lorsque vous avez terminé, vous pouvez masquer l'affichage de la hiérarchie en cliquant sur l'icône -. Le modificateur est de nouveau affiché en surbrillance.
   Conseil : Vous pouvez également afficher l'ensemble de la hiérarchie en cliquant avec le bouton droit de la souris sur la pile et en sélectionnant Afficher toutes les sous-arborescences et afficher uniquement les objets et les modificateurs en sélectionnant Masquer toutes les sous-arborescences.

Pour afficher un niveau de sous-objet dans le cas d'objets complexes :

1. Cliquez sur le signe plus pour afficher la hiérarchie de l'objet.
2. Choisissez le niveau de sous-objet requis.

   Il apparaît en surbrillance, ce qui indique qu'il est actif.

   Raccourci clavier : permet d'afficher les divers niveaux sous-objet.

3. Définissez les sous-objets de votre choix.

   Lorsque vous ajoutez un nouveau type de sous-objet, la pile de modificateurs est mise à jour en conséquence. Par exemple, lorsque vous ajoutez un sous-objet de type courbe de points à une surface NURBS, les niveaux de sous-objet Point et Courbe apparaissent dans la pile.

4. Pour quitter le niveau de sous-objet, cliquez pour sélectionner le nom de l'objet de niveau supérieur ou un autre objet de niveau supérieur.
   Conseil : Vous pouvez également afficher l'ensemble de la hiérarchie en cliquant avec le bouton droit de la souris sur la pile et en sélectionnant Afficher toutes les sous-arborescences et afficher uniquement les objets et les modificateurs en sélectionnant Masquer toutes les sous-arborescences.

Interface

La pile de modificateurs

Liste de modificateurs

La liste des modificateurs vous permet de sélectionner un modificateur pour l'ajouter dans une pile. Lorsque vous choisissez un modificateur espace objet dans cette liste, il apparaît au-dessus de l'objet ou du modificateur actuellement en surbrillance dans la pile. S'il s'agit d'un modificateur espace univers, il apparaît en haut de la pile.

Utiliser points de pivot

La bascule Utiliser points de pivot apparaît en premier dans la liste de modificateurs. Cette bascule est disponible uniquement lorsque plusieurs objets sont sélectionnés.

Lorsque l'option Utiliser points de pivot est activée, 3ds Max utilise le point de pivot de chaque objet comme centre des opérations de modificateurs. Par exemple, si vous incurvez une ligne d'arbres autour de l'axe Z, leur courbure s'effectue le long de leur tronc.

Lorsque l'option Utiliser points de pivot est désactivée, 3ds Max calcule un point de pivot central pour le jeu de sélection et modifie globalement la sélection. Si nous reprenons l'exemple précédent, les arbres figurant à l'extrémité de la courbe sont plus déformés que ceux qui apparaissent au centre, près du point de pivot.

Le paramètre Utiliser points de pivot est conservé et si vous appliquez des modificateurs à différents jeux d'objets pendant la session courante, ce paramètre est toujours utilisé.

Remarque : Vérifiez que la valeur de Utiliser points de pivot est appropriée avant d'appliquer le modificateur à différents objets. Le paramètre ne peut pas être modifié ultérieurement, même s'il vous sera toujours possible de supprimer le modificateur, puis de l'appliquer de nouveau sans désélectionner le jeu de sélection.

Boutons de modificateurs

Vous pouvez afficher jusqu'à 32 boutons entre la liste de modificateurs et la zone d'affichage de la pile. Ces boutons permettent d'inclure rapidement des modificateurs dans la pile

Pour afficher les boutons de modificateurs, cliquez sur Configurer les jeux de modificateurs (sous la zone d'affichage de la pile), puis choisissez Afficher boutons.

Pour personnaliser le jeu de boutons, cliquez sur Configurer les jeux de modificateurs (sous l'affichage de la pile), puis choisissez Configurer les jeux de modificateurs.

Lorsqu'un bouton de modificateur est visible, il vous suffit de cliquer dessus pour inclure le modificateur dans la pile. Les modificateurs espace objet s'affichent au-dessus de l'objet ou du modificateur sélectionné. En revanche, les modificateurs espace univers apparaissent en haut de la pile.

Affichage de la pile

La pile de modificateurs est organisée de la manière suivante :

• La première entrée qui figure au bas de la pile indique toujours le type de l'objet sélectionné. Cliquez sur cette entrée si vous souhaitez afficher les paramètres de création de l'objet et les modifier.

  Lorsque vous cliquez sur une entrée de la pile, le fond de cette entrée apparaît en surbrillance pour indiquer qu'elle est active, et les paramètres de l'objet ou du modificateur s'affichent au sein de groupes de fonctions sous la pile.

• Les modificateurs espace objet figurent au-dessus de l'objet lui-même. Cliquez sur un modificateur si vous souhaitez visualiser et modifier ses paramètres.

  Cette section permet de revenir à un modificateur appliqué à l'objet et d'ajuster l'effet qu'il produit sur cet objet. Elle permet aussi de supprimer le modificateur de la pile et ainsi d'annuler son effet.

  Remarque : 3ds Max applique les transformations après les modificateurs espace objet mais avant les modificateurs espace univers ou déformations spatiales.
• La section supérieure de la pile montre les déformations spatiales et les modificateurs d’espace univers utilisés par l'objet. Ainsi, si l'objet est lié à une transformation spatiale de type Ride, une ligne dans la partie supérieure de la pile indique " Liaison ride ".

Une icône représentant une ampoule figure à gauche de chaque modificateur de la pile. Lorsque l'ampoule est blanche, le modificateur est appliqué à la pile. Lorsque l'ampoule est grise, cela signifie que le modificateur est désactivé. Cliquez sur cette bascule pour activer ou désactiver le modificateur.

Remarque : si vous désactivez les effets des modificateurs à partir des fenêtres, vous ne pouvez pas le faire dans l'outil de rendu et inversement. L'icône d'ampoule change en fonction de l'état des modificateurs. Reportez-vous à la rubrique Menu contextuel de la pile de modificateurs.

Si le modificateur est doté de contrôles secondaires (point central ou gizmo, par exemple), le signe plus ou moins s'affiche en regard de son nom dans la pile. Cliquez sur ce signe pour afficher ou masquer la hiérarchie.

Affichage de la hiérarchie d'un modificateur pour accéder à ses contrôles secondaires

Affichage de la hiérarchie d'un modificateur pour accéder à ses contrôles secondaires

Lorsque la hiérarchie est affichée, vous pouvez sélectionner un contrôle secondaire de modificateur, tel qu'un gizmo, et le paramétrer. Les contrôles secondaires disponibles varient en fonction des modificateurs.

Les objets présentant une hiérarchie tels que les maillages éditables et les NURBS affichent également une hiérarchie pouvant être rétractée dans la pile de modificateurs.

Pour accéder à un niveau de sous-objet particulier, cliquez sur le signe plus pour afficher la hiérarchie, puis sélectionnez le niveau requis. Les contrôles associés à ce niveau de sous-objet apparaissent au sein de groupes de fonctions, sous la zone d'affichage de la pile

(certains types de sous-objets sont accompagnés d'une icône ; affichée à droite de la pile, cette icône facilite l'identification des types de sous-objets).

Affichage de la hiérarchie d'un objet pour accéder aux différents niveaux de sous-objets

Affichage de la hiérarchie d'un objet pour accéder aux différents niveaux de sous-objets

Affichage de la hiérarchie d'un objet pour accéder aux différents niveaux de sous-objets

Boutons Outils

Une rangée de boutons permettant de gérer la pile figure sous cette dernière.

Attacher pile

Verrouille la pile au niveau de l’objet actuellement sélectionné de sorte qu’elle demeure avec cet objet, quelles que soient les modifications apportées ensuite à la sélection. L'intégralité du groupe de fonctions Modifier est verrouillé ainsi que l'objet actuel.

L'option Attacher pile permet de transformer un autre objet tout en conservant votre place dans la pile d'objets ayant été modifiée.

Afficher résultat final

Affiche l’objet sélectionné tel qu’il apparaîtra lorsque toutes les modifications auront été apportées à la pile, quelle que soit votre position courante dans la pile. Lorsque cette option est désactivée, l'objet apparaît modifié jusqu'au modificateur courant dans la pile.

Rendre unique

Convertit une instance de modificateur en copie unique pour l'objet courant. Reportez-vous à la rubrique Rendre unique.

Supprimer modificateur

Supprime le modificateur courant ou délie la déformation spatiale courante.

Configurer les jeux de modificateurs

Cliquez pour afficher le menu contextuel Jeux de modificateurs.
