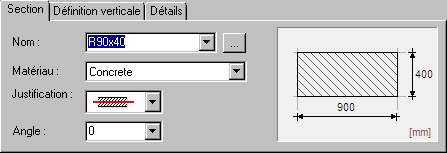

Dans l'onglet Section de la boîte de dialogue Semelle filante : définition, vous pouvez définir des paramètres d'une section transversale de semelle filante.
Spécifiez les paramètres requis pour chaque type de section transversale de semelle filante :
- Nom : cliquez sur le bouton Parcourir (...) et sélectionnez des éléments dans la boîte de dialogue Liste de profilés
- Matériau
- Axe de définition
ligne centrale
ligne supérieure
ligne inférieure
- Décalage
: lorsque vous définissez une semelle filante à l'aide de la ligne extérieure ou intérieure, vous pouvez spécifier un décalage par rapport à la ligne de définition. Si le décalage est égal à zéro, la ligne de définition correspond à la ligne supérieure ou inférieure. Voir également : Comment définir la semelle filante si le décalage est différent du zéro
- Angle : faites votre choix parmi les valeurs disponibles (0, 45, 90, 135 ou 180) ou entrez une autre valeur pour définir l'angle de rotation de la section transversale de la semelle filante. La définition de cet angle se réfère au repère courant (local). Si vous définissez une semelle filante qui se trouve sur un plan oblique, vous pouvez sélectionner l'option SCU Général (voir ci-dessous) pour définir l'orientation de la section transversale de la semelle filante par rapport au système de coordonnées global.
Remarque : l'option SCU Général (voir schéma ci-dessous) est également disponible lorsque vous définissez une semelle filante située sur un plan oblique.
Voir également : définition d'une poutre.
