Cet onglet présente, étage par étage, les éléments du modèle de la structure (poutres, voiles, poteaux, semelles filantes, semelles isolées, longrines, dalles, radiers et linteaux).
Par défaut, l'ensemble du modèle de la structure est appelé Bâtiment. Pour modifier l'un des noms (modèle ou étages), dans l'onglet Modèle, cliquez avec le bouton droit de la souris sur le nom, puis cliquez sur Propriétés. Dans la boîte de dialogue Paramètres de bâtiment, entrez le nouveau nom.
Vous pouvez sélectionner autant d'éléments que vous le souhaitez dans la liste. Les éléments sélectionnés dans la liste sont mis simultanément en surbrillance dans la zone de dessin, et vice versa.
Le menu contextuel qui s'affiche lorsque vous cliquez avec le bouton droit de la souris sur une sélection dans l'onglet Modèle dépend du contenu de la sélection (groupe d'éléments, élément, étage ou bâtiment).
Menu contextuel pour le bâtiment entier
Options du bâtiment :
- Repérage automatique : sélectionnez cette option pour affecter des repères à tous les éléments définis dans le bâtiment. La sélection de cette option provoque l'affichage de la boîte de dialogue Repérage automatique.
- Supprimer les repères : sélectionnez cette option pour supprimer les repères affectés à tous les éléments définis dans le bâtiment.
- Sélectionner l'étage actif : une fois cette option sélectionnée, seul l'étage actif (affiché en surbrillance dans la boîte de dialogue Gestionnaire d'objets) est affiché dans la présentation du modèle.
- Afficher le bâtiment entier : une fois cette option sélectionnée, l'intégralité du modèle du bâtiment est affichée dans la présentation du modèle.
- Afficher : sélectionnez cette option pour ouvrir la boîte de dialogue Filtres - Sélection des éléments, qui permet de sélectionner les éléments à afficher dans la présentation du modèle.
- Sélection : sélectionnez cette option pour ouvrir la boîte de dialogue Filtres - Sélection des éléments, dans laquelle vous pouvez spécifier les éléments à sélectionner dans le modèle du bâtiment.
- Créer le plan des fondations : sélectionnez cette option pour générer automatiquement une projection (plan) des fondations du bâtiment.
- Propriétés : sélectionnez cette option pour ouvrir la boîte de dialogue Paramètres du bâtiment.
Menu contextuel pour l’étage
Options d'un étage sélectionné :
- Activer l’étage - active l’étage sélectionné du bâtiment
- Insérer l'étage : sélectionnez cette option pour insérer un étage au-dessus de l'étage sélectionné ou en dessous. Une hauteur d'étage par défaut sera affectée à l'étage ainsi inséré dans la boîte de dialogue Paramètres du bâtiment.

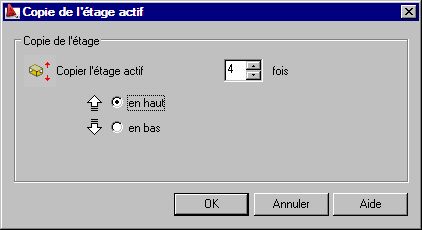

- Copier l’étage – permet de copier l’étage au-dessus ou au-dessous de l’étage sélectionné ; le logiciel ouvre la boîte de dialogue Copie de l’étage actif présentée sur la figure ci-dessous dans laquelle vous pouvez définir les paramètres de la copie :
o Nombre de répétitions
o Direction de la copie (vers le haut ou le bas, par rapport à l'étage sélectionné)
- Supprimer l’étage – permet de supprimer l’étage sélectionné du modèle du bâtiment (avec tous les objets qui se trouvent sur cet étage)
- Supprimer les objets de l’étage - permet de supprimer tous les objets qui se trouvent sur l’étage sélectionné (l’étage en tant que tel n’est pas supprimé du modèle du bâtiment)
- Créer le plan de l’étage - permet de générer automatiquement le plan de l’étage sélectionné
- Repérage automatique : sélectionnez cette option pour affecter des repères à tous les éléments définis dans un bâtiment. La sélection de cette option provoque l'affichage de la boîte de dialogue Repérage automatique.
- Supprimer les repères - permet de supprimer les repères affectés à tous les éléments définis dans le bâtiment entier
- Calques : sélectionnez cette option pour ouvrir la boîte de dialogue Calques.
Menu contextuel pour un groupe d’éléments (p.ex. voiles) ou un élément sur l’étage sélectionné
Options d'un élément sélectionné (ou d'un groupe d'éléments) :
- Supprimer - permet de supprimer l’élément sélectionné (ou le groupe d’éléments) du modèle de la structure
- Repérage automatique : sélectionnez cette option pour affecter un repère à un élément sélectionné (ou un groupe d'éléments, par exemple des voiles). La sélection de cette option provoque l'affichage de la boîte de dialogue Repérage automatique.
- Affecter le repère - permet d'affecter les repères aux éléments ayant la géométrie identique ou d'affecter le repère à l'élément sélectionné
- Supprimer le repère - permet de supprimer les repères affectés à tous les éléments du groupe ou de supprimer le repère affecté à un élément simple
Menu contextuel pour le groupe
Ce menu contextuel regroupe les options permettant d’effectuer les opérations pour un groupe :
- Ajouter au groupe - permet d’ajouter un élément / des éléments sélectionné(s) dans le modèle au groupe existant
- Sélectionner l’élément principal du groupe - cette option permet de :
si la commande est lancée pour un groupe : passer en mode de sélection permettant d’indiquer l’élément principal dans le modèle de la structure
si la commande est lancée pour un élément d’un groupe : cet élément est marqué comme élément principal
- Supprimer - permet de supprimer le groupe sélectionné de la liste disponible dans la boîte de dialogue Gestionnaire d’objets
- Supprimer du groupe - supprime l’élément sélectionné du groupe.
