Cette option permet de définir la géométrie et les armatures de l'acrotère BA. Sélectionnez l'option en utilisant l'une des possibilités suivantes :
- Menu : Béton Armatures > Eléments de la structure - Armatures > Acrotère
- Ruban : ASD - Eléments de la structure > Eléments de la structure - Armatures > Acrotère
- Barre d'outils : Eléments de la structure - Armatures > Acrotère

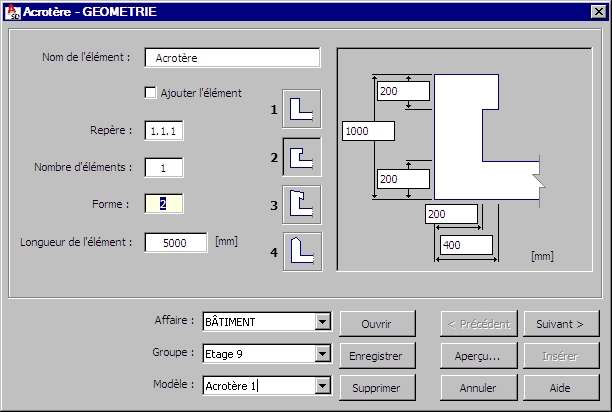

Le logiciel affiche la boîte de dialogue ci-dessous.
Les informations suivantes s'affichent dans la boîte de dialogue :
- nom de l’élément de la structure BA (de l’acrotère BA)
- numéro de position
- nombre d'éléments définis (acrotères) : ce paramètre influence la nomenclature d'acier
- schéma de la forme d’acrotère ; les formes d’acrotères suivantes sont disponibles (le numéro est saisi dans le champ d’édition Forme) :
-
-
-
.
-
- longueur de l'élément (acrotère)
Sélectionnez l'option Ajouter l'élément pour regrouper les barres d'armature (ou les treillis soudés d'armature) de l'acrotère dans un même élément lors de la génération du coffrage/de l'armature de l'acrotère. Le nom spécifié dans le champ Nom de l'élément est ajouté dans l'onglet Modèle de la boîte de dialogue Gestionnaire d'objets. L'élément (groupe de barres d'armature) apparaît dans la boîte de dialogue Gestion d'éléments.
Après la sélection de la forme de l’acrotère, il faut définir les dimensions de l’acrotère (nombre de dimensions à définir dépend du type d’acrotère sélectionné) ; le dessin schématique de l’acrotère est présenté dans la partie droite de la boîte de dialogue
Après la fin de la définition des dimensions de l'acrotère et un clic sur le bouton Suivant >, le logiciel affiche la boîte de dialogue Acrotère - Armature.
