Cette structure type sert à définir la géométrie et les armatures du chaînage. Pour commencer la définition des armatures du chaînage, il faut sélectionner l'option :
- Menu : Béton Armatures > Eléments de la structure - Armatures > Chaînage
- Ruban : ASD - Eléments de la structure > Eléments de la structure - Armatures > Chaînage
- Barre d'outils : Eléments de la structure - Armatures > Chaînage

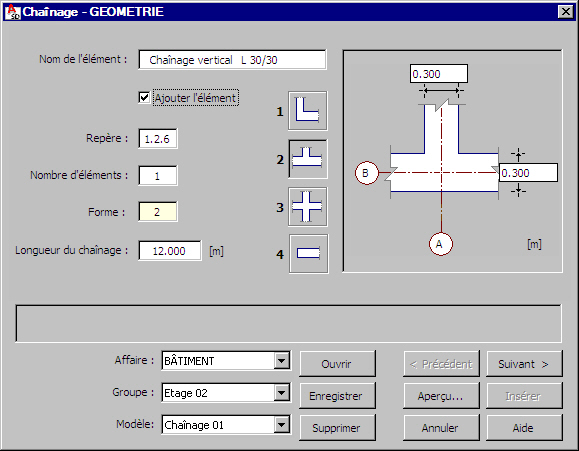

Le logiciel affiche la boîte de dialogue ci-dessous.
La partie supérieure de la boîte de dialogue affiche les informations suivantes :
- nom de l'élément de la structure BA (chaînage BA)
- numéro de position
- nombre d'éléments définis (chaînages) : ce paramètre influe sur la nomenclature d'acier
- forme de l’ouverture ; les formes suivantes sont disponibles (le numéro est saisi dans le champ d’édition Forme) ;
-
-
-
.
-
Sélectionnez l'option Ajouter l'élément pour regrouper les barres d'armature (ou les treillis soudés d'armature) de l'armature de chaînage dans un même élément lors de la génération du coffrage/de l'armature de l'acrotère. Le nom spécifié dans le champ Nom de l'élément est ajouté dans l'onglet Modèle de la boîte de dialogue Gestionnaire d'objets. L'élément (groupe de barres d'armature) apparaît dans la boîte de dialogue Gestion d'éléments.
Après la sélection de la géométrie du poteau ; le nombre de dimensions à définir dépend de la forme du chaînage. Le dessin schématique du chaînage est ajusté à la forme définie. Dans un dessin schématique d'un chaînage, vous pouvez spécifier un autre paramètre :
- la description des lignes de construction (par défaut, la lettre A est saisie pour une direction, et la lettre B pour la deuxième direction : ces valeurs peuvent être éditées)
Une fois les dimensions du chaînage définies, il suffit de cliquer sur Suivant pour afficher la boîte de dialogue Chaînage - Armature. Le contenu de cette boîte de dialogue dépend du type de chaînage sélectionné.
