Tableaux des nomenclatures d'armatures (gestion de styles)

Cette option permet de définir/modifier les tableaux utilisés pour les nomenclatures des armatures dans les éléments BA. L’option est disponible :

• Menu : Béton Armatures > Nomenclatures d'armature > Styles de nomenclatures d'armatures
• Ruban : ASD - Béton Armatures > Paramètres > Styles de nomenclatures d'armatures
• Ligne de commande : RBCR_LIST_PAR

Remarque : Les nomenclatures d'armatures d'Autodesk AutoCAD Structural Detailing - Reinforcement sont mises à jour automatiquement en cas de modification d'un dessin, boîte de dialogue Options (onglet Structural Detailing), l'option Mise à jour automatique des tableaux est activée.

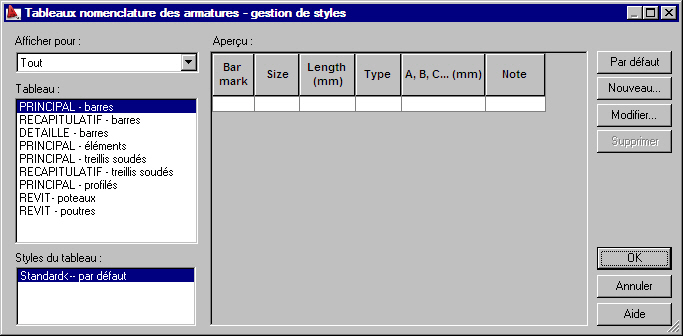

Après un clic sur cette option, la boîte de dialogue Tableau nomenclature des armatures - gestion de styles présentée sur la figure ci-dessous, s’affiche.

Dans le logiciel, le types de tableaux d’armatures suivants sont disponibles (présentés dans la zone Tableau de la boîte de dialogue ci-dessus) :

• PRINCIPAL - barres
• RECAPITULATIF - barres
• DETAILLE – barres
• PRINCIPAL - Eléments (voir Gestion d'éléments)
• PRINCIPAL - treillis soudé
• RECAPITULATIF - treillis soudé
• PRINCIPAL - profilés (acier).

Dans les types de tableaux nomenclatures des armatures, les informations suivantes sont présentées :

• tableau PRINCIPAL : nomenclature globale des armatures
• tableau RECAPITULATIF : il s'agit d'une nomenclature des armatures uniquement pour la répartition linéaire variable (par exemple pour des cadres répartis dans la poutre à inertie variable) ; afin d'obtenir un tel tableau, il faut sélectionner la répartition linéaire variable des armatures et cliquer sur l'option Nomenclature d'armature / Nomenclature récapitulative
• tableau DETAILLE : consommation de l'acier divisée en diamètres de barres (voir Création de la répartition linéaire variable et de la nomenclature détaillée) ; disponible pour la répartition linéaire variable et pour la répartition surfacique des barres

Le style standard est défini pour chaque type de tableau (il est présenté dans le champ Styles du tableau). Après la sélection du type et du style de tableau, dans la partie centrale de la boîte de dialogue, le logiciel affiche la vue du style sélectionné du tableau (champ Aperçu).

La partie droite de la boîte de dialogue (excepté les boutons standard OK, Annuler et Aide), les boutons suivants sont disponibles :

• Par défaut – permet de définir le style sélectionné comme style par défaut
• Nouveau : ouvre la boîte de dialogue Création d'un nouveau style du tableau des armatures, dans laquelle vous pouvez définir le nouveau style du type de tableau sélectionné (à la base d'un style existant)
• Modifier : ouvre la boîte de dialogue Modification du style du tableau des armatures, dans laquelle vous pouvez modifier le type et le style du tableau sélectionné
• Supprimer - supprime le style sélectionné de la liste des styles disponibles dans la zone Styles du tableau.
