Cette option permet de définir la géométrie d'une structure type, elle-même utilisée pour définir la géométrie et les armatures d'une semelle filante. Sélectionnez l'option en utilisant l'une des possibilités suivantes :
- Menu : Béton Armatures > Eléments de la structure - Armatures > Semelle filante
- Ruban : ASD - Eléments de la structure > Eléments de la structure - Armatures > Semelle filante
- Barre d'outils : Eléments de la structure - Armatures > Semelle filante

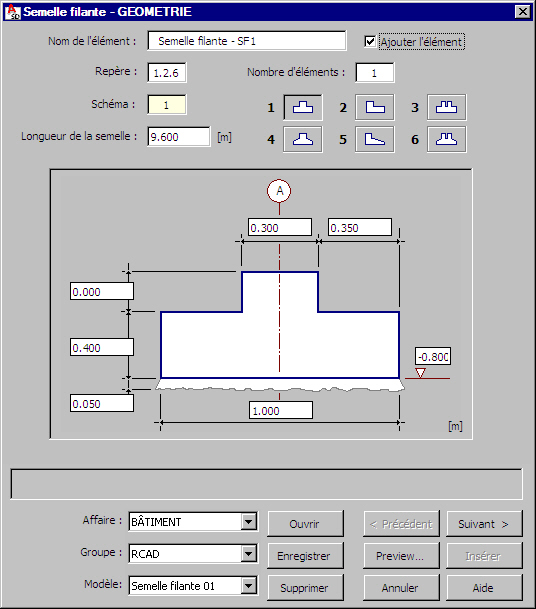

Le logiciel affiche la boîte de dialogue ci-dessous.
Les informations suivantes s'affichent dans la boîte de dialogue :
- nom de l'élément de la structure BA (semelle filante)
- numéro de position
- nombre d'éléments définis (semelles filantes) : ce paramètre influe sur la nomenclature d'acier
- forme de la section transversale de la semelle filante ; les formes suivantes sont disponibles (le numéro est saisi dans le champ d'édition Nombre) ;
semelle filante à section rectangulaire
semelle filante à section rectangulaire
semelle filante à section rectangulaire sous deux poteaux
semelle filante à section trapézoïdale
semelle filante à section trapézoïdale -
semelle filante à section trapézoïdale sous deux poteaux
- longueur de la semelle filante.
Sélectionnez l'option Ajouter l'élément pour regrouper les barres d'armature (ou les treillis soudés d'armature) de l'armature de la semelle filante dans un même élément lors de la génération du coffrage/de l'armature. Le nom (le nom d'un élément correspond au nom spécifié dans le champ Nom de l'élément) est inséré dans l'onglet Modèle de la boîte de dialogue Gestionnaire d'objets, et l'élément (groupe de barres d'armature) est entré dans la boîte de dialogue Gestion d'éléments.
Une fois que vous avez sélectionné la géométrie de la semelle filante, vous devez définir les valeurs des dimensions de la semelle et du fût des poteaux aboutissants. Le dessin schématique de la semelle filante est ajusté aux formes sélectionnées pour la section de la semelle filante et pour le poteau.
Deux paramètres supplémentaires sont disponibles dans le dessin schématique d'une semelle filante :
- description des lignes de construction (par défaut, la lettre A ou les lettres A et B sont saisies pour une direction, et le chiffre 1 pour la deuxième direction ; ces valeurs peuvent être éditées)
- la position du sol de la semelle filante.
Une fois les dimensions de la semelle filante définies, il suffit de cliquer sur Suivant pour afficher la boîte de dialogue Semelle filante - Armature.
