Cette option permet de définir les barres (aciers transversaux) dans la section transversale de l’élément de la structure BA. L’option est disponible :
- Menu : Béton Armatures > Armature en section
- Ruban : ASD - Béton Armatures > Armatures-définition > Armature en section
- Barre d'outils : Définition - Barres > Armature en section
- Ligne de commande : RBCR_DEF_BAR_BS
Après un clic sur l’option Armatures en section, le logiciel affiche la boîte de dialogue permettant la sélection de la forme des aciers longitudinaux

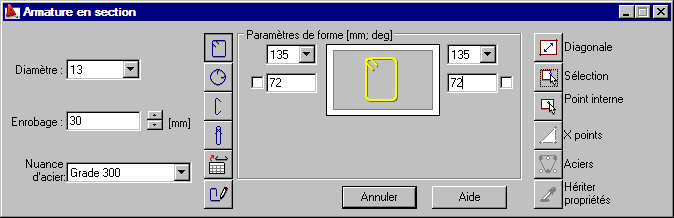

La boîte de dialogue Armature en section est divisée en trois parties :
- la partie gauche de la boîte de dialogue affiche des informations de base concernant l'armature, issues des paramètres de préférences, notamment le diamètre, l'enrobage et la nuance d'acier
- la partie centrale contient les icônes symbolisant les formes de base des armatures transversales et permettant de sélectionner le type d’armature ; la sélection du type d’armature change le contenu du champ avec les paramètres de forme des armatures Remarque : le diamètre de cintrage des barres, tel que spécifié par convention pour les barres d'armature longitudinales
- la partie droite de la boîte de dialogue comprend quelques icônes qui servent à définir le mode d’édition graphique ; un clic sur une des icônes permet de sélectionner le mode d’interface graphique conformément à la définition spécifique de la zone. Remarque : la définition des barres dans la fenêtre graphique n’est possible qu’après un clic sur une de ces icônes.
La boîte de dialogue s'ouvre et affiche le type d'armature transversale défini ainsi que les paramètres adoptés pour ce type d'armature. Les types d’armatures transversales suivantes sont disponibles :
-
cadre rectangulaire - fermé
-
cadre rond
-
épingle
-
étrier
-
barres de la base
-
forme de barre libre appartenant à une armature transversale
Au terme de la définition de la forme d'armature, la boîte de dialogue Annotation d'armature s'affiche. Elle permet de sélectionner les composants de l'annotation d'armature.
