Semelle sur pieu - géométrie

L'option Semelle sur pieux - Géométrie permet de définir la géométrie et les armatures d'une semelle sur pieux. Sélectionnez l'option en utilisant l'une des possibilités suivantes :

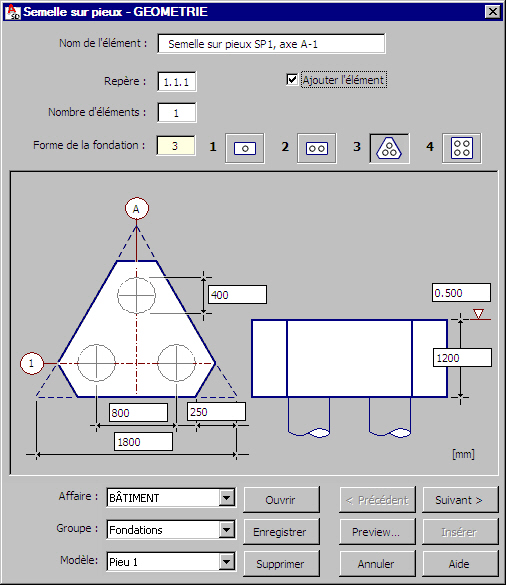

Le logiciel affiche la boîte de dialogue ci-dessous.

Les informations suivantes s'affichent dans la boîte de dialogue :

Sélectionnez l'option Ajouter l'élément pour regrouper les barres d'armature (ou les treillis soudés d'armature) de l'armature de la semelle sur pieux dans un même élément lors de la génération du coffrage/de l'armature de la semelle sur pieux. Le nom spécifié dans le champ Nom de l'élément est ajouté dans l'onglet Modèle de la boîte de dialogue Gestionnaire d'objets. L'élément (groupe de barres d'armature) apparaît dans la boîte de dialogue Gestion d'éléments.

Après la sélection de la géométrie de la semelle sur pieu, il faut définir les valeurs des dimensions ; le nombre de dimensions à définir dépend du schéma de la semelle sur pieu sélectionné. Le dessin schématique de la semelle sur pieu est ajusté au schéma sélectionné.

Vous pouvez ajouter une annotation des lignes de construction (par convention, la lettre A et le chiffre 1 sont entrés  ces valeurs sont modifiables), ainsi que le niveau de référence (niveau de la surface supérieure d'une semelle sur pieux) dans un dessin schématique d'une semelle sur pieux.

Remarque : Si vous laissez les champs de description des lignes de construction ou le champ de position du sol sont vides, ces paramètres ne sont pas générés sur le dessin de la semelle sur pieu.

Une fois les dimensions de la semelle sur pieux définies, il suffit de cliquer sur Suivant pour afficher la boîte de dialogue Semelle sur pieux - Armature.

Remarque : Le contenu de cette boîte de dialogue dépend du schéma de semelle sur pieux sélectionné.
