Semelle avec encuvement - géométrie

Cette option permet de définir la géométrie et les armatures d'une semelle avec encuvement. Sélectionnez l'option en utilisant l'une des possibilités suivantes :

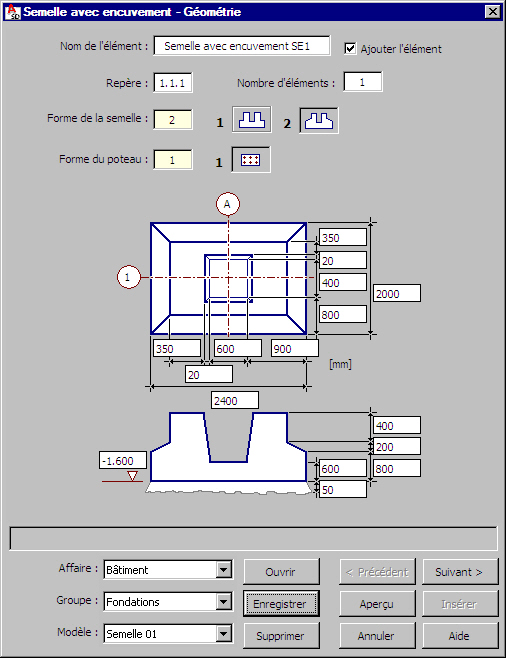

Le logiciel affiche la boîte de dialogue ci-dessous.

Les informations suivantes s'affichent dans la boîte de dialogue :

Sélectionnez l'option Ajouter l'élément pour regrouper les barres d'armature (ou les treillis soudés d'armature) de la semelle avec encuvement dans un même élément lors de la génération du coffrage/de l'armature de la semelle. Le nom spécifié dans le champ Nom de l'élément est ajouté dans l'onglet Modèle de la boîte de dialogue Gestionnaire d'objets. L'élément (groupe de barres d'armature) apparaît dans la boîte de dialogue Gestion d'éléments.

Après la sélection de la géométrie de la semelle, il faut définir les valeurs des dimensions de la semelle et du poteau aboutissant ; le dessin schématique de la semelle isolée est ajusté à la forme définie de la semelle et du poteau.

Deux paramètres supplémentaires sont disponibles dans le dessin schématique d'une semelle avec encuvement :

Remarque : Si vous laissez les champs de description des lignes de construction ou le champ de position du sol vides, ces paramètres ne seront pas générés sur le dessin de la semelle définie.

Une fois les dimensions de la semelle avec encuvement définies, cliquez sur Suivant pour afficher la boîte de dialogue Semelle avec encuvement - Armatures de la semelle.
