Pour utiliser la vérification des erreurs de fils

Indique comment vérifier, réparer ou effectuer le suivi des pointeurs de fil et de jeu.

Contrôle/réparation des jeux entre les fils

1. Cliquez sur l'onglet Schémale groupe de fonctions Modifier les fils/numéros d'équipotentiellesla liste déroulante Modifier le jeu entre les filsVérifier/Réparer les pointeurs de jeu. Trouver
2. Choisissez l'outil Vérifier/Réparer les pointeurs de jeu.
3. Sélectionnez chaque segment de fil comme orienté.

   Les données de jeu nécessaires sont ajoutées. Le résultat de la vérification/réparation est affiché dans la zone de ligne de commande.

Contrôle/suivi d'un fil

Résolvez les problèmes liés aux fils non connectés ou raccourcis et aux pointeurs de jeu d'intersection de fils incorrects.

1. Cliquez sur l'onglet Schémale groupe de fonctions Modifier les fils/numéros d'équipotentiellesla liste déroulante Modifier les filsVérifier/Suivre le fil. Trouver

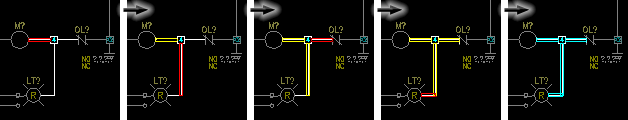

2. Sélectionnez un fil sur le réseau. Vous pouvez sélectionner "T" pour afficher tous les segments. Si vous préférez procéder fil par fil, appuyez sur la barre d'espacement.
3. Réalisez un zoom ou un panoramique sur le fil sélectionné.

   Les extrémités des segments de fils connectés sont affichées dans la zone de ligne de commande.

Vérification sur plusieurs fils

1. Cliquez sur l'onglet Rapportsle groupe de fonctions SchémaAudit du dessin. Trouver
2. Spécifiez de traiter le dessin actif ou l'ensemble du projet, puis cliquez sur OK.
3. Spécifiez les types d'erreurs à vérifier. Les graphiques temporaires s'affichent comme suit :
   • Rouge clair - fils standard
   • Magenta - fils sur des calques de type "Aucune numérotation de fil"
4. Cliquez sur OK.

   L'utilitaire Vérifier un dessin affiche un rapport des fonctions de nettoyage liées aux fils qui ont été réalisées.
