Utilisez·l'option Ajouter un réseau de drainage pour ajouter un réseau de drainage de la chaussée sous une conception de route.
Cette procédure permet d'ajouter un réseau de drainage. Pour ajouter manuellement des objets de drainage, reportez-vous à la rubrique Pour ajouter des objets de drainage de la chaussée un à un.
- Sélectionnez une conception de route, puis choisissez Modifier dans le menu contextuel.
Vous pouvez également sélectionner
dans la barre d'utilitaire pour lancer le mode d'édition. - Cliquez à nouveau avec le bouton droit de la souris sur la conception de route et choisissez Ajouter un réseau de drainage.
- Drainage Design ajoute des objets de drainage selon des intervalles basés sur des règles.

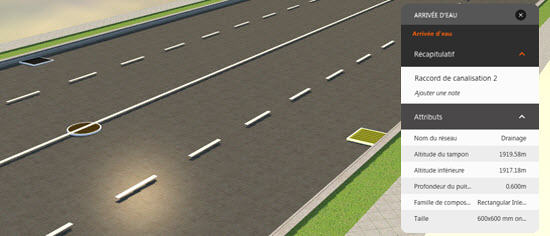

- Tous les objets peuvent être sélectionnés. Si vous sélectionnez un objet, sa carte de ressource s'affiche.
- Mettez les objets du réseau de drainage en surbrillance dans l'Explorateur du modèle.
Les objets de drainage de la chaussée se trouvent sous la surface de la route. La méthode la plus simple pour les afficher consiste à naviguer sous la surface de la route. Sinon, vous pouvez remplacer une surface de route solide par une surface de route transparente. Voir Pour afficher des objets de drainage de la chaussée depuis le dessous de la route.
