Les plans de résultats constituent l'outil principal pour visualiser les données dans les modèles 3D. Il s'agit de plans de coupe, qui remplissent plusieurs rôles dans la visualisation des résultats d'Autodesk Simulation CFD :
Ce chapitre traite des rubriques suivantes :
- Création et gestion de plans
- Positionnement et contrôle de l'apparence des plans
- Utilisation d'un plan pour effectuer le tracé des particules dans l'écoulement
- Mesure et tracé des données sur un plan
- Utilisation d'un plan pour mesurer les valeurs brutes
Création et gestion de plans
Processus de travail du plan de résultats
Pour créer un plan
- Modèle activé : cliquez avec le bouton droit sur le modèle ou à proximité (mais pas sur un plan existant). Cliquez sur Ajouter un plan.
- Hors du modèle : cliquez sur Ajouter dans le Plans du groupe de fonctions contextuel :
Pour renommer un plan
- Double-cliquez sur le nom dans la Liste de sélection et spécifiez un nouveau nom.
Pour afficher la liste de sélection
- Cliquez sur l'icône Liste de sélection dans la barre d'outils Accès rapide :
Pour sélectionner un plan
- Modèle activé : Cliquez avec le bouton gauche directement sur le plan.
- Hors du modèle : sélectionnez son nom dans la Liste de sélection.
Pour désactiver la mise en surbrillance du plan actif
- Désactivez la case Show Outlines dans le menu contextuel Plans.
Pour désactiver un plan
- Désactivez la case de visibilité dans la liste de sélection des plans :
Pour supprimer un plan
- Modèle activé: cliquez avec le bouton droit sur le plan et cliquez sur Supprimer.
- Hors du modèle : sélectionnez le plan dans la liste de sélection. Cliquez sur Supprimer dans le panneau contextuel Plans.
Positionnement et contrôle de l'apparence des plans
Contrôle
Pour déplacer un plan

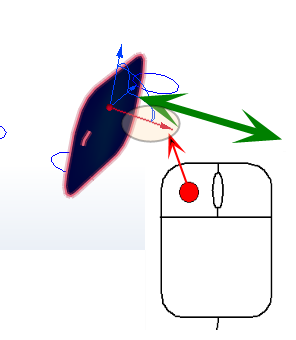

- Sur le modèle : Cliquez avec le bouton gauche sur l'axe du trièdre et faites-le glisser jusqu'à l'emplacement voulu.
- Hors du modèle :Cliquez sur Modifier dans le panneau contextuel Plans. Faites glisser la barre du curseur Déplacer sur la boîte de dialogue Contrôle de plan.
Pour faire pivoter un plan
- Sur le modèle : faites glisser l'arc sur le trièdre :
(Pour changer le centre de rotation, faites glisser le trièdre dans le plan. Le centre de rotation est l'origine du trièdre.)
- Sur le plan : clic gauche. Sélectionnez un axe sur lequel aligner le plan :
- Hors du modèle :Cliquez sur Modifier dans le panneau contextuel Plans. Faites glisser la barre du curseur de rotation dans la boîte de dialogue Contrôle de plan.
Pour aligner une surface de modèle
- Sur le plan : cliquez avec le bouton gauche, puis cliquez sur le bouton Aligner sur la surface.
- Sur le plan alternatif : cliquez avec le bouton droit puis cliquez sur Aligner sur la surface.
Après avoir appelé la commande Aligner sur la surface, cliquez sur la surface souhaitée dans le modèle. Le plan se déplace vers la surface souhaitée et lui est parallèle. Si la surface sélectionnée n'est pas plane, le plan se déplace vers la face d'élément la plus proche du point de sélection sur la surface.
Pour modifier l'apparence
- Sur le plan : cliquez avec le bouton droit. Sélectionnez une option.
- Hors du modèle :Cliquez sur Modifier dans le panneau contextuel Plans. Faites une sélection dans le menu Apparence.
Pour modifier la valeur de résultats affichée
- Sur le plan : cliquez avec le bouton droit. Cliquez sur Résultat et faites une sélection dans la liste.
- Hors du modèle : faites une sélection dans le menu Résultat du panneau contextuel Plans.
Pour enregistrer les résultats sur un plan
- Sur le plan : cliquez avec le bouton droit de la souris et cliquez sur Enregistrer le tableau...
- Hors du modèle : cliquez sur Enregistrer le tableau... dans la boîte de dialogue Contrôles. Pour modifier la résolution des résultats, faites glisser le curseur Espacement de grille.

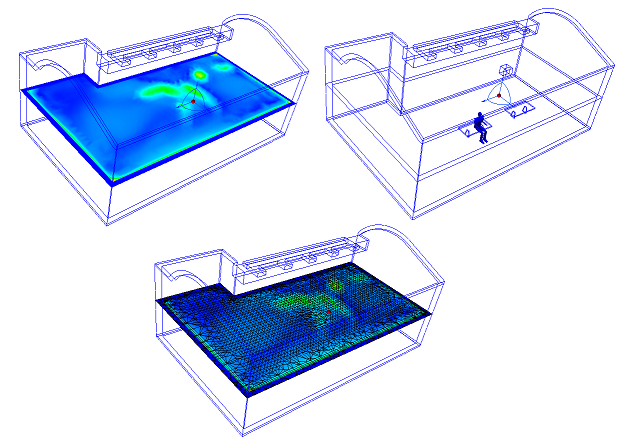

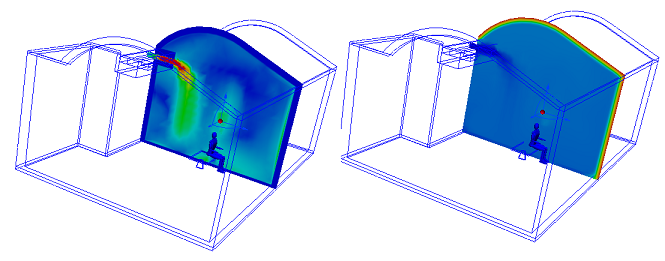

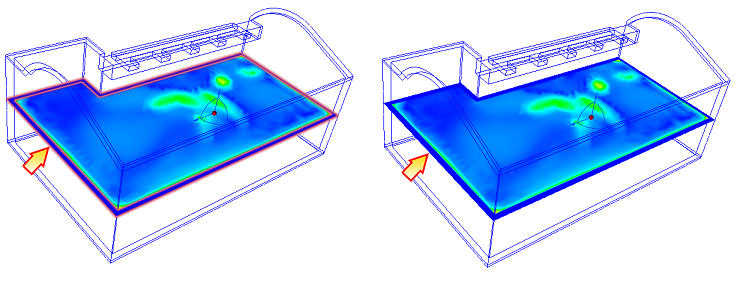

Le découpage améliore la visibilité de zones spécifiques du modèle et il constitue une méthode puissante pour afficher des vecteurs lorsque le modèle est en mode ombré.
- Pour activer le découpage, cliquez avec le bouton droit sur le plan de résultats et sélectionnez Découpe.
- Si l'« autre » côté du modèle est affiché, cliquez une nouvelle fois sur le plan avec le bouton droit et choisissez Inverser la découpe.
- Pour désactiver le découpage, cliquez avec le bouton droit sur le plan de résultats et désactivez Découpe.
Vecteurs
Pour activer les vecteurs ou en changer la quantité
- Sur le plan : cliquez avec le bouton droit sur le plan. Cliquez sur Vecteur et sélectionnez la quantité.
- Hors du modèle : effectuez une sélection dans le menu Vecteur, dans le panneau contextuel Plans.
Pour changer l'apparence d'un vecteur
- Sur le plan : cliquez avec le bouton droit sur le plan. Cliquez sur Paramètres > de vecteurs...
- Hors du modèle : cliquez sur la flèche adjacente à l'option Modifier dans le panneau contextuel Plans et sélectionnez Paramètres de vecteurs.
Pour contrôler la densité de vecteurs
- Faites glisser le curseur Espacement de grille dans la boîte de dialogue Paramètres de vecteur.
- Pour spécifier un espacement de grille plus fin ou plus grossier au-delà de la plage du curseur, entrez les valeurs voulues dans le champ adjacent au curseur.
Cliquez sur le bouton Plus... pour apporter les modifications suivantes :
Pour contrôler l'affichage des têtes de flèche
- Pour désactiver les têtes de flèche, désélectionnez Montrer les têtes de flèche.
- Pour changer la taille des flèches de vecteur, spécifiez une valeur pour la Taille de la tête de flèche . (La taille par défaut (1) dimensionne la taille de la tête de flèche à partir de la longueur du vecteur.)
- Pour donner la même échelle à tous les vecteurs, modifiez la valeur indiquée pour le Facteur d'échelle.
Pour montrer les zones dans lesquelles le vecteur actif se trouve dans une plage spécifiée :
- Cochez la case Filtrage.
- Entrez une plage en utilisant les champs Min et Max .
Cliquez sur le bouton Restaurer ou désélectionnez Filtrage pour afficher l'ensemble du modèle.
Fonctionnalités de plans

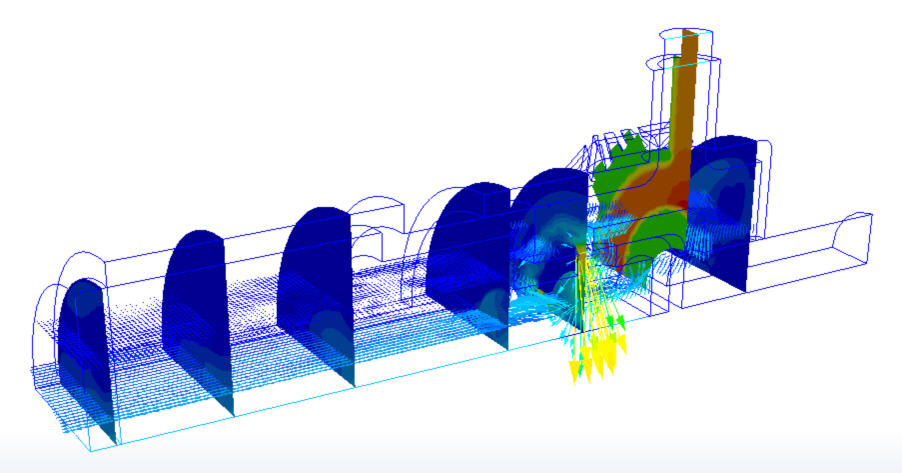

Les plans offrent de nombreuses fonctionnalités de visualisation :

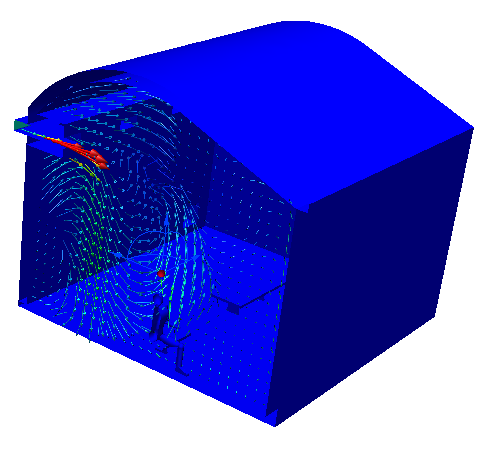

- Les plans présentent les résultats sous forme graphique dans les coupes transversales.
- Les plans peuvent servir de point de départ pour les tracés de particules.
- Les plans permettent l'extraction de données brutes par le biais de coupes transversales planes.
- Les plans servent de base pour les tracés XY.
Accéder aux fonctionnalités des plans
- Méthode sur modèle 1 : cliquez avec le bouton gauche sur le plan et cliquez sur l'icône de la barre d'outils contextuelle.
|
|

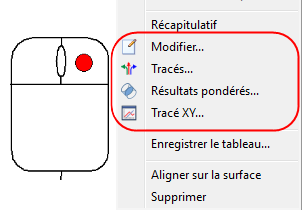

- Méthode sur modèle 2 : cliquez avec le bouton droit sur le plan et faites une sélection dans le menu.
- Hors du modèle : cliquez sur l'icône dans le panneau contextuel Plans.

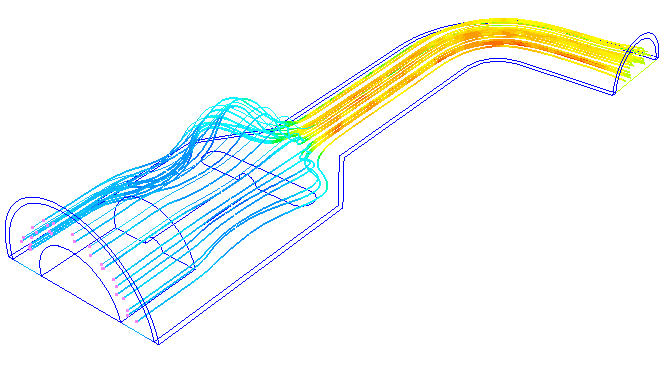

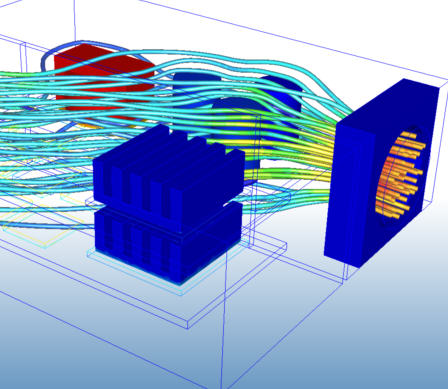

Utilisation d'un plan pour effectuer le tracé des particules dans l'écoulement

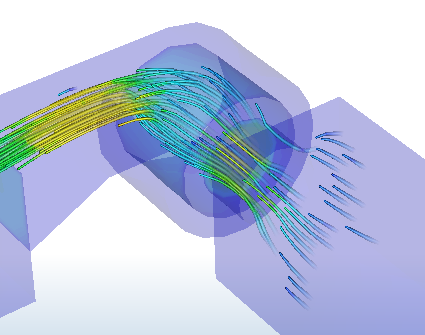

Les tracés de particules sont similaires à un colorant injecté dans l'écoulement. Ils constituent une méthode extrêmement puissante pour visualiser le comportement de l'écoulement dans votre conception.
Par défaut, les tracés des particules n'ont pas de masse et leur mouvement est uniquement influencé par l'écoulement. Si vous ajoutez une masse , le tracé se comporte plus comme une substance physique dans un système d'écoulement.
Ajout de tracés de particules

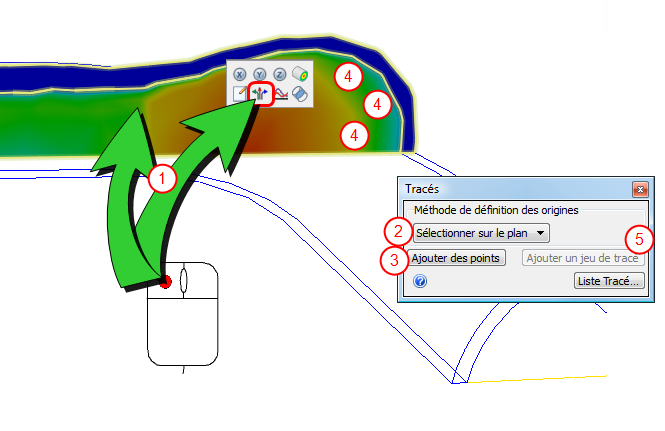

Pour créer un ensemble de tracés de particules
- Créez un plan de résultats et ouvrez la boîte de dialogue Tracé.
- Sélectionnez une Méthode de définition des origines.
- Cliquez sur Ajouter des points.
- Cliquez sur des points du plan (ou faites glisser la grille).
- Cliquez sur Ajouter un jeu de tracé .
Sélectionner sur le plan
Pour sélectionner les emplacements de points d'origine, cliquez avec le bouton gauche de la souris sur le plan de résultats.
Saisie au clavier
Entrez les coordonnées X, Y et Z exactes, en les séparant pas une virgule. (Vous ne devez pas placer les coordonnées entre crochets ou parenthèses.) Ces coordonnées ne doivent pas obligatoirement se trouver dans le plan de résultats.
Grille rectangulaire
Pour dessiner un rectangle sur le plan de résultats actif, cliquez à trois emplacements : les deux coins supérieurs et un coin inférieur :
Spécifiez le nombre de points de grille dans les champs Largeur et Hauteur .
Utilisez l'option Espacement de grille pour créer une distribution uniforme des tracés sur l'ensemble du plan de résultats.

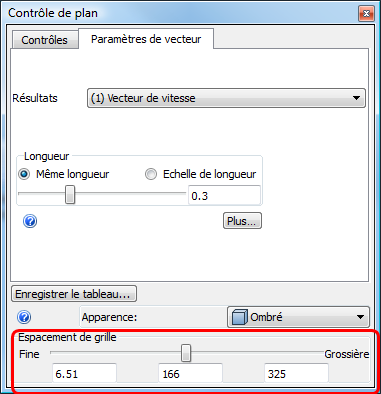

Pour ajuster la densité de l'espacement de grille :
- Activez les vecteurs sur le plan de résultats.
- Dans l'onglet Paramètres de vecteur de la boîte de dialogue Contrôle de plan, faites glisser le curseur Espacement de grille.
Grille circulaire
Pour tracer un cercle sur le plan de résultats actif, cliquez d'abord au centre de la grille circulaire, puis faites glisser le cercle pour lui donner le rayon voulu et cliquez une nouvelle fois :
Spécifiez le nombre de points pour les directions du rayon et de la circonférence dans les champs Largeur et Hauteur , respectivement.
Temps de séjour
Le temps de séjour représente le temps dont un tracé a besoin pour traverser un modèle. Il est indiqué pour chaque tracé. Le temps de séjour peut varier en fonction de l'écoulement, de la géométrie et du fait que la particule a ou non une masse.
Si le temps de séjour d'un tracé est relativement plus long que le reste, ce phénomène aura une incidence sur l'animation. L'animation d'un tel tracé sera très lente et elle sera suivie de l'animation très rapide des autres éléments.
Définition de l'apparence

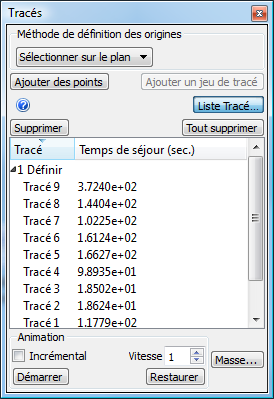

Pour afficher, trier et modifier les tracés

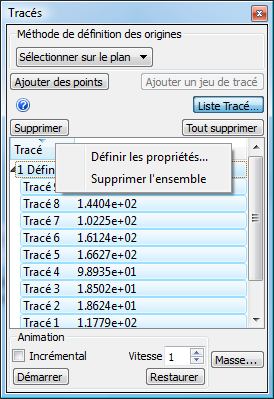

- Pour afficher la liste des tracés, cliquez sur le bouton Liste Tracé...
- Pour trier les tracés, cliquez sur les en-têtes de colonne.
- Pour modifier l'apparence de suivi, cliquez sur Définir avec le bouton droit de la souris, puis choisissez Définir les propriétés...
Plusieurs types de tracés sont disponibles. Sélectionnez le type voulu à partir du menu Apparence .
Cylindres

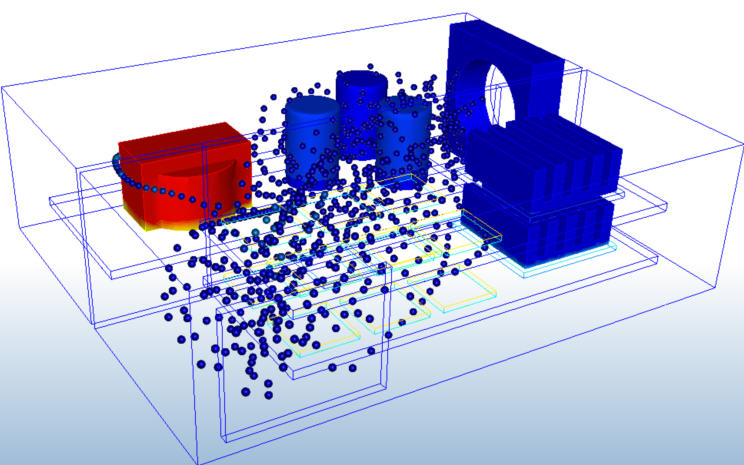

Sphères
La méthode d'animation applicable aux sphères est légèrement différente de celle utilisée pour les autres types de tracés. Au lieu d'effectuer une simple incrémentation sur toute la longueur du tracé, les sphères « émettent » à partir de la source. Cela produit un effet particulièrement riche en information qui illustre le chemin d'écoulement dans tout le modèle.
Puisque les sphères sont uniquement tracées vers l'avant, vous ne verrez aucune sphère en amont de la surface d'origine.
Lignes

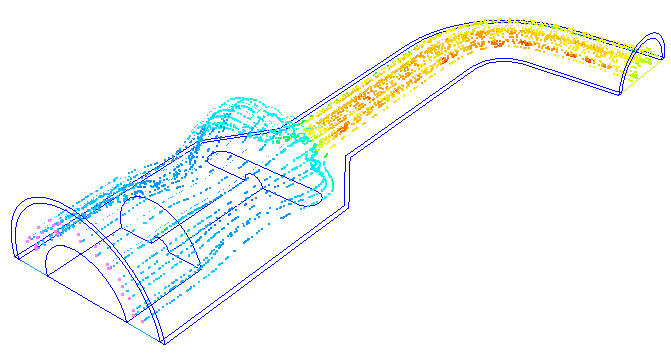

Points

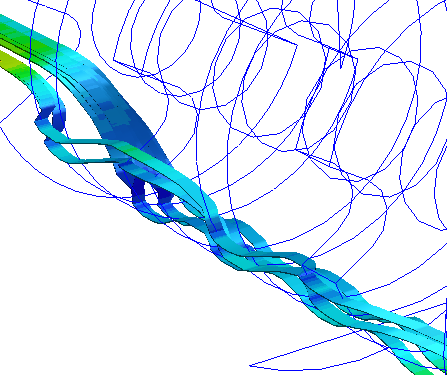

Rubans
Comètes
Attributs supplémentaires
- Le paramètre Largeur permet de contrôler la taille du tracé. L'augmentation de la largeur pour les cylindres, les sphères et les points accroît le diamètre. L'augmentation de la largeur pour les lignes leur donne l'apparence de rubans.
- Le paramètre Pas max permet de contrôler la longueur du tracé. La valeur par défaut (5000) convient à la grande majorité des tracés. Augmentez cette valeur pour les modèles à maillage très fin si les tracés s'arrêtent à mi-chemin dans le modèle.
- Le contrôle Montrer le résultat permet d'activer/désactiver l'affichage du résultat sur le tracé.
Animation
- Démarrez l'animation en cliquant sur le bouton Démarrer . Pendant l'animation, ce bouton prend la forme d'un bouton Pause.
- Pour « agrandir » les tracés au fur et à mesure de l'animation, cochez la case Incrémental.
- Pour restaurer les tracés à leur état d'origine (pas animés), cliquez sur le bouton Restaurer .
- Le contrôle Vitesse permet de varier la vitesse de l'animation.
Suppression de tracés de particules
- Pour supprimer des tracés de particules individuels, sélectionnez le tracé voulu dans la liste et cliquez sur le bouton Supprimer .
- Pour supprimer un groupe de tracés, sélectionnez le nom du groupe et cliquez sur le bouton Supprimer .
- Pour supprimer tous les tracés, cliquez sur le bouton Supprimer tout .
- Si l'animation d'un tracé est très lente, il se peut qu'il traverse une zone de stagnation. Effectuez un tri sur la base du temps de séjour, cliquez sur le tracé présentant le temps de séjour le plus élevé et cliquez sur le bouton Supprimer .
Mesure et tracé des données sur un plan
En plus de fournir un retour d'information visuel sur le comportement thermique et de l'écoulement, le plan de résultats permet également d'accéder aux résultats quantitatifs. Vous disposez de trois méthodes pour mesurer les résultats en temps réel :
Vérification avec la souris
- Maintenez enfoncée la touche Maj et passez la souris sur l'emplacement voulu dans le plan de résultats,
- Affichez les résultats dans la barre d'état, dans le coin inférieur gauche de l'interface.
Créer des tracés XY

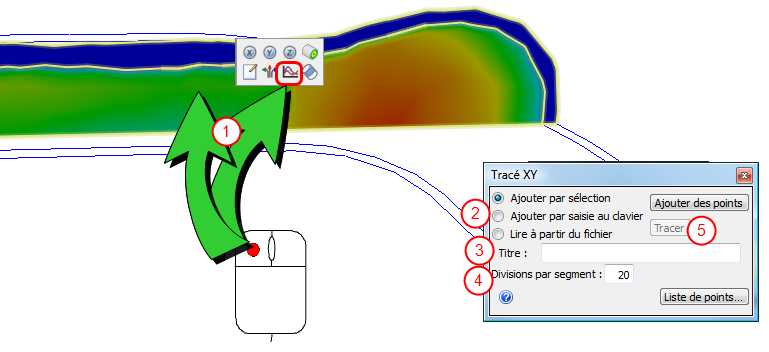

Créez un tracé XY : sélectionnez des points sur une section, entrez des coordonnées de points ou utilisez les points enregistrés à partir d'un tracé précédent. Le nombre maximum de points est limité à 500 dans un tracé xy.
Etape 1 : créez un plan de résultats et ouvrez la boîte de dialogue Tracé XY
Etape 2 : sélectionnez la méthode de sélection de point :
-
Ajouter par sélection
- Cliquez sur Ajouter des points.
- Cliquez sur les emplacements de la section par lesquels le tracé passera. La zone Liste de points affiche les points.
- Deux points au moins sont requis.
-
Ajouter par saisie au clavier
- Spécifiez les coordonnées X, Y et Z dans le champ, en les séparant par une virgule. (N'utilisez ni accolades ni parenthèses.)
- Cliquez sur Ajouter.
-
Lire à partir du fichier
- Pour enregistrer les emplacements des points du tracé XY dans un fichier, cliquez sur Enregistrer les points.
- Pour créer un nouveau tracé XY à l'aide des emplacements de points enregistrés, sélectionnez Lire à partir du fichier . Cliquez sur Browse (Parcourir) et sélectionnez le fichier xyp voulu.
Etape 3 : entrez un titre
- Indiquez un Titre pour le tracé. Ce titre est facultatif. Si vous n'effectuez aucune entrée, le tracé porte a le libellé « Sans titre ».
Etape 4 : changez le nombre de divisions
- Par défaut, il y a 20 divisions entre chaque point.
- Modifiez cette valeur pour changer la résolution du tracé.
Etape 5 : créer le tracé
- Pour créer le tracé, cliquez sur Tracer.
Enregistrer un tableau
Cette commande permet d'enregistrer un fichier de variables séparées par une virgule (« .csv ») pour une distribution uniforme de points sur l'ensemble du plan.
- Sur le plan : cliquez avec le bouton droit de la souris et cliquez sur Enregistrer le tableau...
Pour changer le nombre de points enregistrés dans le tableau, modifiez la résolution de l'Espacement de grille dans l'onglet Paramètres de vecteur :
Utilisation d'un plan pour mesurer les valeurs brutes
Le Calculateur de grandeurs calcule et affiche rapidement les résultats pondérés sur le plan de résultats. Les résultats bruts (masse pondérée) sont mis à jour automatiquement en fonction du déplacement du plan actif.
Processus de travail
Commencez par positionner le plan de résultats à l'emplacement voulu.

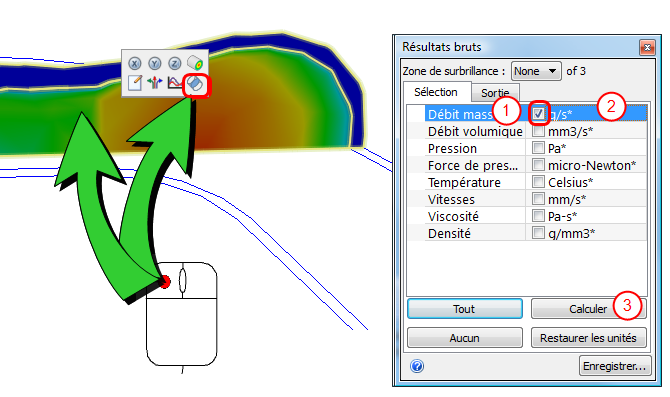

- Ouvrez la boîte de dialogue Grandeurs.
- Sélectionnez les valeurs voulues pour le calcul.
- Modifiez les unités de la valeur de sortie à l'aide de la liste de menus adjacente.
- Cliquez sur le bouton Calculer .
- Les résultats sont indiqués dans l'onglet Sortie .
Pour enregistrer les données brutes lorsque vous animez une analyse transitoire, cliquez sur le bouton Enregistrer. Les résultats des pas de temps actifs sont enregistrés dans un fichier csv Excel.
Remarques
- Pression désigne une pression totale statique.
- Débit volumique désigne le produit de la vitesse et de la zone.
- Force de pression désigne la pression intégrée sur une zone (il s'agit d'une pression de zone pondérée. La valeur de la pression produit une valeur de pression de masse pondérée).
- Les composants de Vitesse sont affichés lorsque vous sélectionnez Vitesses.
