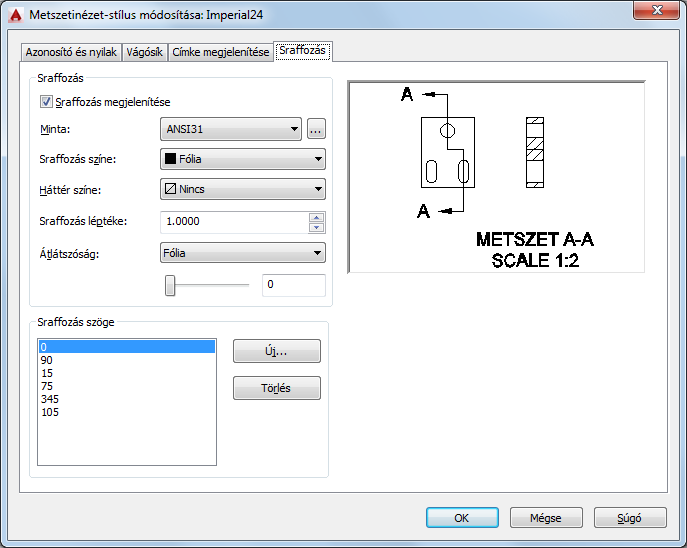

A modelldokumentációs metszeti nézetekben lévő sraffozási objektumok megjelenésének és viselkedésének tulajdonságait vezérli.
Opciók
A következő lehetőségek jelennek meg.
Sraffozás
- Sraffozás megjelenítése
- Kijelölése esetén sraffozást jelenít meg a vágósíkokkal metszett alkotóelemek jelzésére.
- Minta
- Beállítja a metszeti nézetekben használandó összes sraffozás sraffozási mintáját.
- Sraffozási minta gomb
- Megjeleníti a Sraffozási minta paletta párbeszédpanelt, amelyen választhat az ANSI, ISO és más ipari szabvány sraffozási minták közül.
- Sraffozás színe
- Beállítja a metszeti nézetekben használandó összes sraffozás színét. Ha a Szín lista alján található Szín kiválasztása elemet választja, megjelenik a Szín kiválasztása párbeszédpanel. Megadhatja egy szín nevét vagy számát is.
- Háttér színe
- Beállítja a sraffozások háttérszínét a metszeti nézetekben. A háttérszín kikapcsolásához válassza a Nincs lehetőséget. Ha a Szín lista alján található Szín kiválasztása elemet választja, megjelenik a Szín kiválasztása párbeszédpanel. Megadhatja egy szín nevét vagy számát is.
- Sraffozás léptéke
- Széthúzza vagy összenyomja a sraffozási mintát.
- Átlátszóság
- Beállítja a sraffozás átlátszósági szintjét. Ha a Fólia lehetőséget választja, a csúszka jelzi a sraffozásokat tartalmazó fólia (alapértelmezés szerint MD_Sraffozás) átlátszósági szintjét.
Sraffozás szöge
Beállítja a metszeti nézetekben használandó sraffozási szögek listáját. A metszeti nézet első alkotóeleme a lista első bejegyzését használja, a második alkotóelem a második bejegyzést használja, és így tovább. A listának legalább egy szöget tartalmaznia kell.
