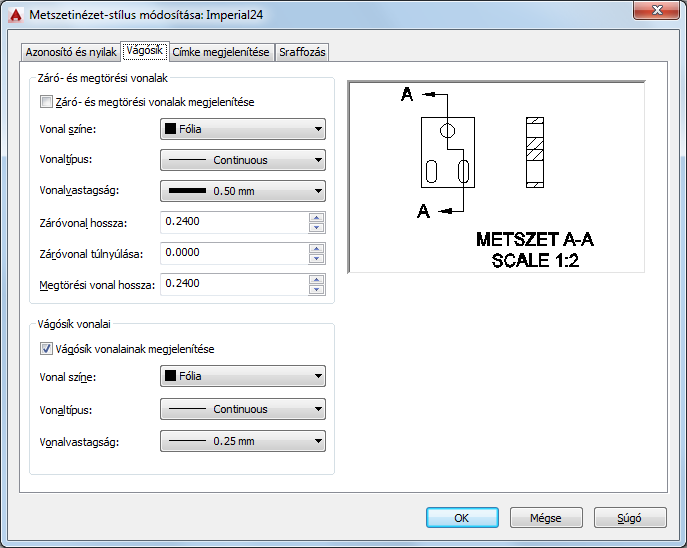

Beállítja a metszetvonalak által használt záró- és hajlítási vonalak, valamint a síkvonalszakaszok tulajdonságait.
Opciók
A következő lehetőségek jelennek meg.
Záró- és hajlítási vonalak
Szabályozza a metszetvonal záró- és hajlítási vonalszakaszainak tulajdonságait.
- Záró- és hajlítási vonalak megjelenítése
- Kijelölése esetén megjeleníti a metszetvonal záró- és hajlítási vonalszakaszait.
- Vonalszín
- Beállítja a záró- és hajlítási szakaszok színét. Minden záró- és hajlítási vonalszakasz azonos színt használ. Ha a Szín lista alján található Szín kiválasztása elemet választja, megjelenik a Szín kiválasztása párbeszédpanel. Megadhatja egy szín nevét vagy számát is.
- Vonaltípus
- Beállítja a záró- és hajlítási szakaszok vonaltípusát. Minden záró- és hajlítási vonalszakasz azonos vonaltípust használ. Ha az Egyéb lehetőségre kattint, megjelenik a Vonaltípus kiválasztása párbeszédpanel.
- Vonalvastagság
- Beállítja a záró- és hajlítási szakaszok vonalvastagságát. Minden záró- és hajlítási vonalszakasz azonos vonaltípust használ.
- Záróvonal hossza
- Beállítja a zárószakaszok hosszát.
- Záróvonal-túlnyúlás
- Beállítja az iránymutató nyilakon túlnyúló segédvonalak hosszát.
- Hajlítási vonal hossza
- Beállítja a hajlítási vonalszakasz hosszát a hajlítási csomópontok mindkét oldalán.
- Vágósík vonalainak megjelenítése
- Kijelölése esetén vonalszakaszokat jelenít meg, hogy jelezze a teljes vágósíkot.
- Vonalszín
- Beállítja a vágósík vonalszakaszainak színét. Minden síkvonalszakasz azonos színt használ. Ha a Szín lista alján található Szín kiválasztása elemet választja, megjelenik a Szín kiválasztása párbeszédpanel. Megadhatja egy szín nevét vagy számát is.
- Vonaltípus
- Beállítja a vágósík vonalszakaszainak vonaltípusát. Minden síkvonalszakasz azonos vonaltípust használ. Ha az Egyéb lehetőségre kattint, megjelenik a Vonaltípus kiválasztása párbeszédpanel.
- Vonalvastagság
- Beállítja a vágósík vonalainak vonalvastagságát. Minden vágósík-vonalszakasz azonos vonalvastagságot használ.
Vágósík vonalai
Szabályozza a metszetvonalak síkvonalszakaszainak tulajdonságait.
