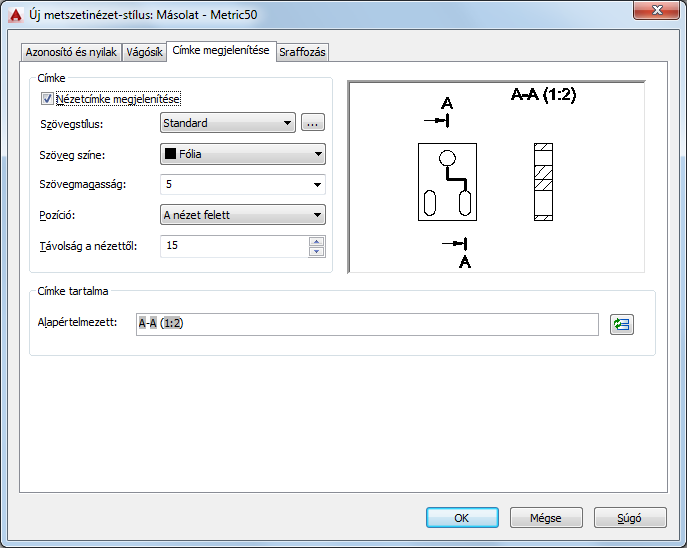

Megadja a metszetinézet-címkék szövegstílusának, elhelyezésének és mintájának tulajdonságait.
Opciók
A következő lehetőségek jelennek meg.
Címke
- Nézetcímke megjelenítése
- Bejelölése esetén nézetcímkéket jelenít meg a metszeti nézeteken.
- Szövegstílus
- Megadja a metszetinézet-címkéhez használni kívánt szövegstílust.
- Szövegstílus gomb
- Megjeleníti a Szövegstílus párbeszédpanelt, ahol létrehozhat vagy módosíthat szövegstílusokat.
- Szövegszín
- Megadja a metszetinézet-címkéhez használni kívánt színt. Ha a Szín lista alján található Szín kiválasztása elemet választja, megjelenik a Szín kiválasztása párbeszédpanel. Megadhatja egy szín nevét vagy számát is.
- Szövegmagasság
- Megadja a metszetinézet-címke magasságát
- Címke helye
- A metszetinézet-címke elhelyezését adja meg a metszeti nézethez képest.
- Távolság a nézettől
- Megadja a metszeti nézet éle és a metszetinézet-címke közötti távolságot.
Címke tartalma
- Alapértelmezett
- Megadja a metszetinézet-címkék alapértelmezett szöveges tartalmát. A metszetinézet-címkékben leggyakrabban a következő mezők vannak használatban.
- NézetLépték – Megadja a metszeti nézet léptékbeállításait.
- MetszetiNézetZáróAzon – Megadja a záró metszetvonal azonosítóját.
- MetszetiNézetKezdőAzon – Megadja a kezdő metszetvonal azonosítóját.
- Nézettípus – Értéke mindig „metszet”, ha metszetinézet-címkében használja.
-
- Megjeleníti a Mező párbeszédpanelt, amelynek mezőkategóriája Modell dokumentálása értékűre van állítva. Amikor elhagyja a Mező párbeszédpanelt, a kiválasztott mező a mutató aktuális pozíciójánál lesz beillesztve az alapértelmezett mezőn belül. Ha a mutató nem az Alapértelmezett mezőben van, akkor az Alapérzelmezett mező teljes tartalmát lecseréli a program.
