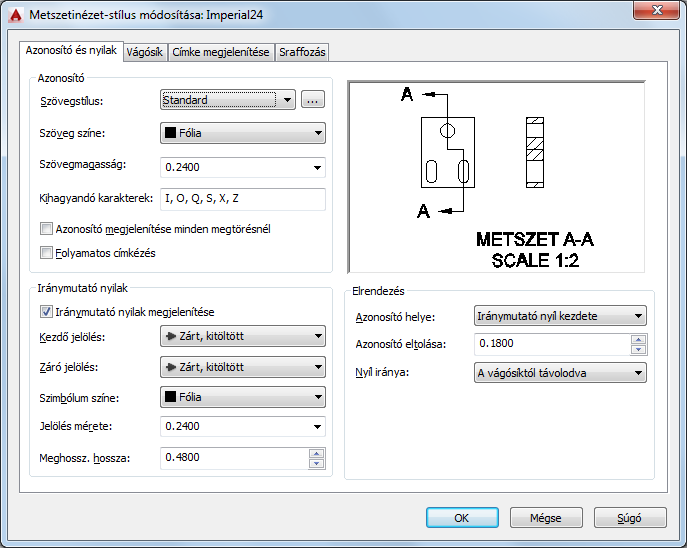

Beállítja a metszetvonalak által használt azonosítók és iránymutató nyilak tulajdonságait.
Opciók
A következő lehetőségek jelennek meg.
Azonosító
Vezérli a metszetvonalak azonosítóinak formátumát.
- Szövegstílus
- Megadja az azonosítókhoz használandó szövegstílust.
- Szövegszín
- Megadja az azonosítókhoz használandó színt. Ha a Szín lista alján található Szín kiválasztása elemet választja, megjelenik a Szín kiválasztása párbeszédpanel. Megadhatja egy szín nevét vagy számát is.
- Szövegmagasság
- Beállítja az azonosítók magasságát.
- Kihagyandó karakterek
- Beállítja az azonosítókban nem használható karaktereket.
- Azonosító megjelenítése minden hajlításnál
- Kijelölése esetén minden hajlításnál megjeleníti a metszetvonal-azonosítókat.
- Folyamatos címkézés
- Kijelölése esetén a záró- és hajlítási szakaszokat betűrend szerint folytonosan nevezi el.
- Iránymutató nyilak megjelenítése
- Kijelölése esetén iránymutató nyilakat jelenít meg a metszetvonalak végén.
- Kezdő szimbólum
- A metszetvonal elején használandó nyílfej típusát állítja be.
- Záró szimbólum
- A metszetvonal végén használandó nyílfej típusát állítja be.
- Szimbólum színe
- Megadja az iránymutató nyilakhoz használandó színt. Mindkét irányú nyilak ugyanazt a színt használják. Ha a Szín lista alján található Szín kiválasztása elemet választja, megjelenik a Szín kiválasztása párbeszédpanel. Megadhatja egy szín nevét vagy számát is.
- Szimbólum mérete
- Megadja a nyílfejek méretét. Kiválaszthat egy jellemző méretet a listából, vagy beírhat egy számértéket. A program érvényesíti a beírt értéket, hogy megakadályozza érvénytelen értékek megadását.
- Meghosszabbítás hossza
- Beállítja az iránymutató nyilak által használt segédvonalak hosszát.
- Azonosító helye
- Beállítja a metszetvonal azonosítójának helyzetét és igazítását.
- Azonosító eltolása
- Beállítja a metszetvonal-azonosító eltolási távolságát az Azonosító helye beállításban megadott helyhez képest.
- Nyíl iránya
- Meghatározza, hogy az iránymutató nyilak a vágósík felé vagy a vágósíktól elfelé mutassanak-e.
Iránymutató nyilak
Megszabja a metszetvonalon lévő iránymutató nyilak formátumát.
Elrendezés
A metszetvonal kezdő- és végpontjától függően szabályozza a metszetvonal-azonosítók és az iránymutató nyilak elhelyezését.
Megjegyzés: Az elrendezést a vetítési rend (európai vagy amerikai) is szabályozza.
