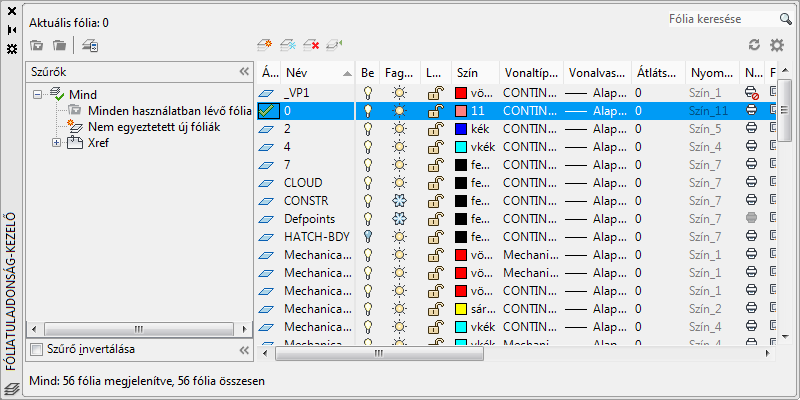

Fóliatulajdonság-kezelő

Megjelenít egy listát a rajzban található fóliákról és azok tulajdonságairól.

Felvehet, törölhet és átnevezhet fóliákat, módosíthatja tulajdonságaikat, tulajdonság-felülírásokat állíthat be elrendezési nézetablakokhoz, és fólialeírásokat vehet fel. A Fóliatulajdonság-kezelőben található a Szűrők panel és a fólialisták panelje. A fóliaszűrők vezérlik, hogy mely fóliák lesznek megjelenítve a fólialistában, valamint arra is használhatók, hogy egyidejűleg több fólián végezzen változtatásokat.

A Fóliatulajdonság-kezelő mindig frissül, és a szűrőfeltételek és a fóliatulajdonságok aktuális állapotát jeleníti meg az aktuális térben, ami lehet a modelltér, egy papírtérbeli elrendezés, vagy egy elrendezési nézetablak modelltere.

Opciók

A következő lehetőségek jelennek meg.

Aktuális fólia

Megjeleníti az aktuális fólia nevét.

Az aktuális fólia a Fóliatulajdonság-kezelő bal felső sarkában jelenik meg. Az aktuális fóliát egy zöld pipa is jelöli a fólialistában.

Fólia keresése

Név szerint szűri a fólialistát, ahogy beírja a karaktereket a mezőbe.

A Fólia keresése funkció a Fóliatulajdonság-kezelő jobb felső sarkában található.

Új tulajdonságszűrő

Megjeleníti a Fóliaszűrő tulajdonságai párbeszédpanelt, ahol a fóliák beállításain és tulajdonságán alapuló fóliaszűrőt hozhat létre.

Új csoportszűrő

Létrehoz egy fóliaszűrőt, amely olyan fóliákat tartalmaz, amelyeket a felhasználó jelöl ki és húz a szűrőhöz.

Fóliaállapot-kezelő

Megjeleníti a Fóliaállapot-kezelőt, ahol fóliaállapotban mentheti a fóliák aktuális, később visszaállítható tulajdonságbeállításait.

Új fólia

Létrehoz egy új fóliát az alapértelmezett névvel, amelyet rögtön megváltoztathat. Az új fólia örökli a fólialistában jelenleg kijelölt fólia tulajdonságait.

Az új fólia a legutóbb kiválasztott fólia alá kerül.

Új, fagyasztott fólia minden nézetablakban

Létrehoz egy új fóliát, és minden létező nézetablakban fagyasztja. Ez a gomb a Modell lapon és az elrendezés lapokon érhető el.

Fólia törlése

Törli a kijelölt fóliákat. Kizárólag a hivatkozás nélküli fóliák törölhetők. A hivatkozott fóliák közé tartozik a 0 és a DEFPOINTS fólia, az objektumokat tartalmazó fóliák (a blokkdefiníciókba tartozó objektumokat is beleértve), az aktuális fólia és az xref-függő fóliák.

Egy részlegesen megnyitott rajz fóliái szintén hivatkozottnak számítanak, és nem törölhetők. (Az AutoCAD LT programban nem alkalmazható.)

Megjegyzés: Megosztott rajzban végzett munka során vagy fóliaszabványokra épülő rajz létrehozásakor legyen körültekintő a vonaltípusok törlésekor.

Aktuálissá tétel

A kijelölt fóliát aktuális fóliának állítja be. Az új objektumok automatikusan az aktuális fólián jönnek létre. (CLAYER rendszerváltozó)

Állapotsor – a Fóliatulajdonság-kezelő alján található

Megmutatja az aktuális szűrő nevét, a listanézetben megjelenítésre kerülő fóliák számát, valamint a rajz fóliáinak számát.

Szűrő invertálása

Megjeleníti az összes olyan fóliát, amely nem felel meg a kijelölt fóliaszűrő követelményeinek.

Használatban lévő fóliák jelzése

Ikonokkal jelzi a lista nézetben, ha az egyes fóliák használatban vannak. (SHOWLAYERUSAGE rendszerváltozó)

A sok fóliával rendelkező rajzok esetében ajánlott a jelölőnégyzet törlése a teljesítmény növelése érdekében.

Frissítés

Frissíti a fólialista sorrendjét és a fóliaállapot adatait.

Beállítások

Megjeleníti a Fóliabeállítások párbeszédpanelt, ahol különféle megjelenítési lehetőségek állíthatók be.

Szűrők ablaktábla

A rajz fóliaszűrőinek hierarchikus listáját jeleníti meg, amely szabályozza a Fóliatulajdonság-kezelőben felsorolt fóliákat. A felső Minden csomópont felsorolja a rajz összes fóliáját.

A Szűrők ablaktáblán a következő műveleteket hajthatja végre:

• Bontson ki egy csomópontot, a beágyazott szűrők megtekintéséhez. A jobb gombbal rákattinthat egy tulajdonságszűrőre az Új tulajdonságszűrő elemre kattintva megnyithatja a Fóliaszűrő tulajdonságai párbeszédpanelt, és megtekintheti a szűrő definícióját.
• A gombokra kattintva vezérelheti a Szűrők ablaktábla megjelenítését.
• Ha a Szűrők ablaktábla össze van csukva, a Fóliatulajdonság-kezelő bal alsó sarkában található Fóliaszűrő gomb () használatával jelenítheti meg a szűrők listáját.

A következő körülmények között további fóliaszűrők jelennek meg:

• Ha a rajzhoz xrefeket csatolt, egy xref csomópont megjeleníti a rajz minden xrefének nevét és fóliáit. Az xref fájlokban meghatározott fólia szűrők nem kerülnek megjelenítésre.
• Ha vannak olyan fóliák, amelyek tartalmaznak tulajdonság-felülírásokat, akkor a Nézetablak felülírásai csomópont megjeleníti azokat a fóliákat, valamint a felülírásokat tartalmazó tulajdonságokat is. A Nézetablak-felülírások szűrő csak akkor jelenik meg, ha a Fóliatulajdonság-kezelőt egy fólia lapról indította el.
• Amennyiben új fóliák lettek hozzáadva a rajzhoz a legutolsó fólialista kiértékelése óta, akkor (a LAYERNOTIFY rendszerváltozótól függően) a Nem egyeztetett új fóliák szűrő megjeleníti az egyeztetni szükséges fóliákat.

Szűrők helyi menüje

A Szűrők ablaktáblán kijelölt szűrőkhöz (beleértve a Mind vagy Minden használatban lévő fólia szűrőket is) tartozó fóliákon alkalmazható parancsokat adja meg.

Láthatóság

Megváltoztatja a fóliák láthatósági állapotát a kijelölt szűrőkben.

Lezárás

Szabályozza a fóliák zárolási állapotát a kijelölt szűrőkben.

Nézetablak

Az aktuális elrendezési nézetablakban vezérli a fóliák NA fagyasztási beállítását a kijelölt szűrőkben.

Csoport elkülönítése

Befagyaszt minden olyan fóliát, amely nem tartozik a kijelölt szűrőkhöz.

• Minden nézetablak. Minden elrendezési nézetablakban beállítja az NA fagyasztás beállítást az összes olyan fóliához, amely nem tartozik a kiválasztott szűrőkhöz. A modelltérben lefagyasztja az összes fóliát, amely nem tartozik a kiválasztott szűrőbe, kivéve az aktuális fóliát.
• Csak az aktuális nézetablak. Az aktuális elrendezési nézetablakban beállítja az NA fagyasztás beállítást az összes olyan fóliához, amely nem tartozik a kiválasztott szűrőkhöz. A modelltérben kikapcsolja az összes olyan fóliát, amely nem tartozik a kiválasztott szűrőhöz, kivéve az aktuális fóliát.

Új tulajdonságok szűrő

Megjeleníti a Fóliaszűrő tulajdonságai párbeszédpanelt, ahol új fóliatulajdonság-szűrőt hozhat létre a fólianevek és a fóliatulajdonság-beállítások, például a szín vagy a nyomtatási stílus alapján.

Új csoportszűrő

Új fóliacsoport-szűrőt hoz létre. Írjon be egy új nevet. Válassza ki a Mind szűrőt vagy bármely másik fólia szűrőt a fa nézetben, hogy megjelenítsen fóliákat a lista nézetben, majd húzza a fóliákat a lista nézetből az új fólia csoportszűrőbe a fa nézetben.

Konvertálás csoportszűrővé

Konvertálja a kijelölt fóliatulajdonság szűrőt fólia csoportszűrővé.

Átnevez

Átnevezi a kijelölt fóliaszűrőt.

Töröl

Eltávolítja a kijelölt fóliaszűrőt. A Mind, a Minden használatban lévő fólia és az Xref fóliaszűrők nem törölhetők.

Tulajdonságok

Megjeleníti a Fóliaszűrő tulajdonságai párbeszédpanelt, ahol módosíthatja a kijelölt fóliatulajdonság-szűrők definícióit. Ez az opció csak akkor érhető el, ha a fóliatulajdonság szűrő kijelölésre került.

Fóliák kiválasztása

Fóliákat ad hozzá vagy cserél le a kijelölt fóliacsoport-szűrőben. Ez az opció csak akkor érhető el, ha a fólia csoportszűrő kijelölésre került.

• Hozzáad Fóliákat ad hozzá a kijelölt fóliacsoport-szűrőhöz a rajzban kiválasztott objektumokból.
• Csere. Lecseréli a kijelölt fóliacsoport-szűrő fóliáit a kijelölt rajzban lévő objektumok fóliáival.

Fólialista ablaktábla

Megjeleníti a fóliákat, fóliaszűrőket, azok tulajdonságait és leírásait.

Ha egy fóliaszűrőt kijelöl a Szűrők ablaktáblán, akkor a fólialista ablaktábla csak az abban a fóliaszűrőben található fóliákat jeleníti meg. A Minden szűrő a fa nézetben megjeleníti a rajz összes fóliáját és fóliaszűrőjét. Ha egy fóliatulajdonság szűrő kijelölésre kerül, és nincs olyan fólia, amely megfelel ennek a definíciónak, akkor a lista nézet üres. Ha módosítani szeretné egy kijelölt fólia vagy egy kijelölt szűrő összes fóliájának valamelyik tulajdonságát, akkor kattintson a tulajdonság ikonjára! Ha vegyes ikon kerül megjelenítésre egy fóliaszűrőhöz, vagy az, hogy „Eltérő”, akkor a tulajdonság nem egyezik meg a szűrő minden fóliájánál.

Állapot

Jelzi az elemtípust: fóliaszűrő, használatban lévő fólia, üres fólia, illetve aktuális fólia.

– A fólia az aktuális fólia

– A fólia használatban van

– A fólia nincs használatban

– A fólia használatban van, és egy tulajdonság-felülírás be van kapcsolva a fólia nézetablakban

– A fólia nincs használatban, és egy tulajdonság-felülírás be van kapcsolva a fólia nézetablakban

Megjegyzés: A teljesítmény növelése érdekében ez az oszlop alapértelmezés szerint ki van kapcsolva, és helyette a ikon jelenik meg.

Név

Megjeleníti a fólia vagy szűrő nevét. Nyomja le az F2 billentyűt egy új név megadásához.

Be

Be- és kikapcsolja a kijelölt fóliákat. Egy bekapcsolt fólia látható és nyomtatható. Ha a fólia ki van kapcsolva, akkor láthatatlan, és még a Nyomtatás bekapcsolt állapotában sem lehet kinyomtatni.

Fagyaszt

Lefagyasztja a kijelölt fóliákat minden nézetablakban, a Modell lapot is beleértve. A fóliák lefagyaszthatók a teljesítmény fokozása és az összetett rajzok újragenerálási idejének csökkentése érdekében.

A fagyasztott fóliákon található objektumok megjelenítése, nyomtatása, rejtése és újragenerálása nem lehetséges.

A program nem rendereli azokat a 3D modellezést támogató rajzokban. (Az AutoCAD LT programban nem alkalmazható.)

Tipp: Fagyassza le azokat a fóliákat, amelyeket hosszabb ideig láthatatlanná kíván tenni. Ha úgy tervezi, hogy a láthatóság beállításokat gyakran fogja kapcsolgatni, akkor használja a BE/KI beállítást, hogy elkerülje a rajz frissítését. Lefagyaszthatja a fóliákat az összes nézetablakban, az aktuális elrendezés nézetablakban, vagy az új elrendezés nézetablakokban, amint azokat létrehozza.

Lezárás

Lezárja és engedélyezi a kijelölt fóliákat. Egy lezárt fólián található objektumok nem módosíthatók.

Szín

A kijelölt fóliákhoz társított színt módosítja. A szín nevére kattintva megjelenik a Szín kiválasztása párbeszédpanel.

Vonaltípus

A kijelölt fóliákhoz társított vonaltípust módosítja. A vonaltípus nevére kattintva megjelenik a Vonaltípus kiválasztása párbeszédpanel.

Vonalvastagság

A kijelölt fóliákhoz társított vonalvastagságot módosítja. A vonalvastagság nevére kattintva megjelenik a Vonalvastagság párbeszédpanel.

Átlátszóság

Az összes objektum láthatóságát vezérli a kijelölt fólián. Amikor az egyes objektumokra átlátszóságot alkalmaz, az objektumok átlátszóság tulajdonsága felülbírálja a fólia átlátszósági beállítását. Ha az Átlátszóság értékre kattint, megjelenik a Fólia átlátszósága párbeszédpanel.

Nyomtatási stílus

A kijelölt fóliákhoz társított nyomtatási stílust módosítja. Ha színfüggő nyomtatási stílusokat használ (ha a PSTYLEPOLICY rendszerváltozó értéke 1), a fóliához tartozó nyomtatási stílus nem változtatható meg. A nyomtatási stílusra kattintva megjelenik a Nyomtatási stílus kiválasztása párbeszédpanel.

Nyomtatás

A kijelölt fóliák nyomtathatóságát vezérli. Ha egy fólia nyomtathatósága ki van kapcsolva, a rajta található objektumok még láthatók. A kikapcsolt vagy fagyasztott fóliák nem kerülnek nyomtatásra, függetlenül a nyomtatási beállítástól.

Új NA fagyasztás

Fagyasztja a kiválasztott fóliákat az új elrendezés nézetablakokban. Például, a MÉRETEK fólia befagyasztása minden új nézetablakban korlátozza a méretek megjelenítését azon a fólián minden újonnan létrehozott elrendezés nézetablakban, de nincs hatással a MÉRETEK fóliára a létező nézetablakokban. Ha később létrehoz egy nézetablakot, amelynek szüksége van méretekre, akkor felülírhatja az alapértelmezett beállítást az aktuális nézetablak beállítás megváltoztatásával.

NA fagyasztás (csak elrendezés lapról érhető el)

Fagyasztja a kiválasztott fóliákat az aktuális elrendezés nézetablakban. Fagyaszthat vagy felolvaszthat fóliákat az aktuális nézetablakban, a többi elrendezés nézetablak láthatóságára gyakorolt hatás nélkül.

A rajzban az NA fagyasztás felülírja az Olvasztás beállítást. Így fagyaszthat egy fóliát az aktuális nézetablakban, ha az a rajzba van olvasztva, de nem tud beolvasztani egy fóliát az aktuális nézetablakba, ha az fagyasztva van vagy ki van kapcsolva a rajzban. Egy fólia nem látható, ha a beállítása Ki vagy Fagyasztott a rajzban.

NA szín (csak elrendezés lapról érhető el)

Felülíró színt ad meg az aktív elrendezés nézetablakban a kijelölt fóliához.

NA vonaltípusa (csak elrendezés lapról érhető el)

Felülíró vonaltípust ad meg az aktív elrendezés nézetablakban a kijelölt fóliához.

NA vonalvastagsága (csak elrendezés lapról érhető el)

Felülíró vonalvastagságot ad meg az aktív elrendezés nézetablakban a kijelölt fóliához.

NA átlátszósága (csak elrendezés lapról érhető el)

Felülíró átlátszóságot ad meg az aktív elrendezés nézetablakban a kijelölt fóliához.

NA nyomtatási stílusa (csak elrendezés lapról érhető el)

Felülíró nyomtatási stílust ad meg az aktív elrendezés nézetablakban a kijelölt fóliához. Ha a rajz látványstílusa Koncepcionális vagy Valósághű, akkor a felülíró beállítások nem láthatók a nézetablakban, és nem nyomtatódnak ki. Ha színfüggő nyomtatási stílusokat használ (ha a PSTYLEPOLICY rendszerváltozó értéke 1), a fóliához tartozó nyomtatási stílus nem változtatható meg.

Leírás

(Nem kötelező) Leírja a fóliát vagy a fóliaszűrőt.

Lista nézet helyi menük

Opciókat biztosít a lista, a kijelölt fóliák és fóliaszűrők módosításához.

Oszlopfejléc helyi menüje

Oszlopnevek

Név szerint rendezve felsorolja az összes oszlopot. A megjelölt oszlopok vannak megjelenítve. A rejtett oszlopok neve nincs megjelölve. Az NA fagyasztás, az NA szín, az NA vonaltípusa, NA vonalvastagsága és az NA nyomtatási stílusa csak akkor érhető el, ha egy elrendezés nézetablak az aktív.

Testreszabás

Megjeleníti a Fóliaoszlopok testreszabása párbeszédpanelt, ahol megadhatja, mely oszlopok jelenjenek meg, és melyek legyenek elrejtve.

Minden oszlop teljes méretűvé tétele

Minden oszlop szélességét akkorára állítja, hogy éppen beleférjen az oszlop fejléce és összes adattartalma. Ez a menüpont egy oszlop fejlécére a jobb gombbal történő kattintással a megjelenített helyi menüben érhető el.

Oszlop teljes méretűvé tétele

Megváltoztatja az oszlop szélességét, hogy maximalizálja az oszlop tartalmának megjelenítését. Ez a menüpont egy oszlop fejlécére a jobb gombbal történő kattintással a megjelenített helyi menüben érhető el.

Összes oszlop aktualizálása

Megváltoztatja az összes oszlop szélességét, hogy maximalizálja az oszlopok tartalmának megjelenítését. Ez a menüpont egy oszlop fejlécére a jobb gombbal történő kattintással a megjelenített helyi menüben érhető el.

Oszlop optimalizálása

Megváltoztatja az oszlop szélességét, hogy maximalizálja az oszlop tartalmának megjelenítését. Ez a menüpont egy oszlop fejlécére a jobb gombbal történő kattintással a megjelenített helyi menüben érhető el.

Oszlop rögzítése (vagy Oszloprögzítés megszüntetése)

Rögzíti az illető és minden tőle balra lévő oszlopot (vagy megszünteti ezek rögzítését). Ez a menüpont egy oszlop fejlécére a jobb gombbal történő kattintásra megjelenő helyi menüben érhető el.

Minden oszlop visszaállítása alapértelmezettre

Visszaállítja minden oszlop alapértelmezett megjelenítési és szélsességbeállítását. Ez a menüpont egy oszlop fejlécére a jobb gombbal történő kattintásra megjelenő helyi menüben érhető el.

Fólia helyi menüje

Szűrő fa megjelenítése

Megjeleníti a fólia Szűrők panelét. Törölje ezt az opciót, ha el szeretné rejteni a panelt.

Szűrők megjelenítése a fólialistában

Fóliaszűrőket jelenít meg a fólialista panel tetején. Törölje ezt az opciót, ha csak a fólialista panel fóliáit szeretné megjeleníteni.

Aktuálissá tétel

A kijelölt fóliát aktuális fóliának állítja be. (CLAYER rendszerváltozó)

Új fólia

Új fóliát hoz létre. Az alapértelmezett fólianevet azonnal módosíthatja. Az új fólia örökli a fólialistában jelenleg kijelölt fólia tulajdonságait (Szín, Be- vagy Kikapcsolt állapot, stb.).

Fólia átnevezése

Módosítja a fólia nevét.

Fólia törlése

A kiválasztott fóliákat törli a rajzfájlból. Kizárólag a hivatkozás nélküli fóliák törölhetők. A hivatkozott fóliák közé tartozik a 0 és a DEFPOINTS fólia, az objektumokat tartalmazó fóliák (a blokkdefiníciókba tartozó objektumokat is beleértve), az aktuális fólia és az xref-függő fóliák.

Megjegyzés: Megosztott rajzban végzett munka során vagy fóliaszabványokra épülő rajz létrehozásakor legyen körültekintő a vonaltípusok törlésekor.

Leírás megváltoztatása

Leírást ad hozzá a kijelölt fóliához vagy (ha a fóliaszűrők megjelennek a fólialistában) fóliaszűrőhöz, vagy megváltoztatja a leírás szövegét. Egy szűrő leírása hozzáadódik a szűrőhöz és a szűrő minden fóliájához.

Eltávolítás csoportszűrőből

Eltávolítja a kijelölt fóliákat abból a fólia csoportszűrőből, amely ki van jelölve a Szűrők panelen.

Fólia összehangolása

Eltávolítja az új fóliákat a Nem egyeztetett fóliák szűrőből. Az opciók csak akkor használhatók, ha nem egyeztetett fóliák vannak kijelölve.

Nézetablak-felülírások eltávolítása . . .

Az aktuális vagy az összes nézetablakban eltávolítja a kijelölt fóliák (vagy az összes fólia) egyik vagy az összes tulajdonságfelülírását. Attól függően, hogy hol volt az egérmutató, amikor előhívta a helyi menüt, a leporelló menü más és más menüpontokat kínál. Egyetlen tulajdonságfelülírás eltávolításához kattintson a jobb gombbal a tulajdonságfelülírásra. Ez a menüpont kizárólag az elrendezési nézetablakokban érhető el.

Új, fagyasztott fólia minden nézetablakban

Létrehoz egy új fóliát, és minden létező és új nézetablakban fagyasztja.

Fólia fagyasztása minden nézetablakban

A kijelölt fóliát minden létező és új nézetablakban fagyasztja.

NA fólia felolvasztása minden nézetablakban

A kijelölt fóliát minden létező és új nézetablakban felolvasztja.

Kijelölt fóliák elkülönítése

A kiválasztott fólia kivételével kikapcsolja az összes fóliát.

Kijelölt fólia/fóliák egyesítése . . .

A kijelölt fóliákat egy meghatározott fóliává kombinálja. A kijelölt fólián található objektumok az új fóliára kerülnek, és öröklik annak tulajdonságait.

Mindet kijelöli

Kijelöl mindent, ami megjelenítésre került a lista nézetben.

Mind tisztítása

Eltávolítja az összes kijelölést a fólialistában.

Az aktuális kivételével az összes kiválasztása

Kijelöl mindent, ami a lista nézetben megjelenítésre került az aktuális fólia kivételével.

Kiválasztás megfordítása

Kijelöl mindent, ami a lista nézetben megjelenítésre került, kivéve az aktuálisan kiválasztott elemeket.

Fóliaszűrő átfordítása

Megjeleníti az összes fóliát, amelyek nem felelnek meg a kijelölt fóliatulajdonság szűrő követelményeinek.

Fóliaszűrők

Megjeleníti a fóliaszűrők listáját, beleértve a Mind és a Minden használatban lévő fóliát. Kattintson egy szűrőre, amelyet a fólialistára szeretne alkalmazni.

Fóliaállapotok mentése

Az aktuális fóliabeállításokat egy meghatározott fóliaállapotban menti el.

Fóliaállapot visszaállítása

Megjeleníti a Fóliaállapot-kezelő párbeszédpanelt, ahol kijelölhet egy visszaállítandó fóliaállapotot. Ez a művelet csak azokat a fóliaállapotokat és tulajdonság beállításokat állítja vissza, amelyek a fóliaállapot mentésekor meg voltak határozva a Fóliaállapot-kezelőben.
