Per creare i blocchi AutoCAD allo scopo di rappresentare ciascuna vista della definizione di blocco multivista nelle rappresentazioni di visualizzazione, attenersi alla procedura indicata di seguito.
- Disegnare le viste richieste per una specifica rappresentazione di visualizzazione.
Per... Procedere nel modo seguente... Creare delle viste per le direzioni frontale e posteriore Disegnarle sul piano XZ. Creare delle viste per le direzioni sinistra e destra Disegnarle sul piano YZ. Creare delle viste per le direzioni dall'alto e dal basso Disegnarle sul piano XY. Creare un blocco per una condizione di interferenza Creare un blocco contenente oggetti, quali elementi massa, da utilizzare come corpo sottrattivo. - Se necessario, specificare ulteriori punti di inserimento sul layer dei punti di definizione mediante il comando Punto di AutoCAD. Nota: I punti aggiunti ai blocchi vista sono cumulativi. Se ad esempio si aggiunge un punto ad un blocco vista utilizzato per la vista dall'alto e due punti al blocco vista utilizzato per la vista modello, si ha un totale di quattro punti. Il quarto punto è il punto base regolare definito durante la creazione del blocco.
- Selezionare il sistema di coordinate globali prima di creare dei blocchi da queste singole viste.
- Definire ogni vista come blocco e attribuire delle coordinate alla posizione del punto base di inserimento durante la definizione di ciascun blocco.
Se ad esempio si specifica il punto base di inserimento del blocco vista modello come punto medio del bordo inferiore sul lato posteriore, i blocchi vista frontale e posteriore hanno un punto base di inserimento sul punto medio del bordo inferiore. Pertanto, i blocchi vista sinistra e destra hanno un punto base di inserimento sull'angolo inferiore posteriore, con il punto base di inserimento per i blocchi vista dall'alto e dal basso sul punto medio del bordo posteriore.

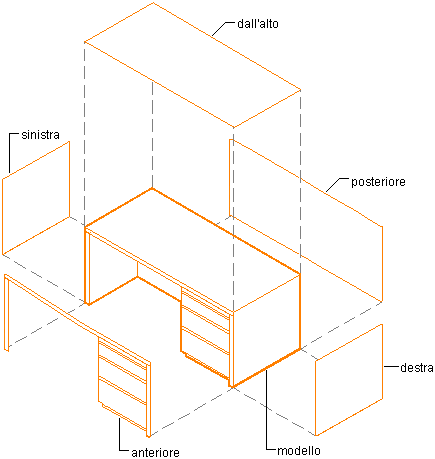

Creazione di singoli blocchi per una definizione di blocco multivista
Suggerimento: L'utilizzo di convenzioni di denominazione per il salvataggio di viste come blocchi risulta particolarmente utile. Ad esempio, denominare il blocco vista piana scrivania-p e il blocco vista destra scrivania-d.
