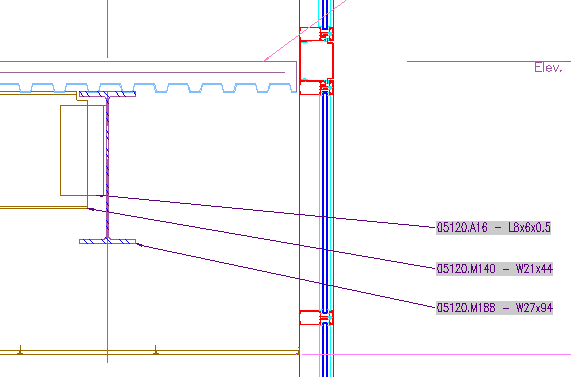

Le note chiave rappresentano un modo coerente di annotare tipi diversi di disegni in un gruppo di documenti di costruzione al fine di identificare i materiali di costruzione o di fornire istruzioni o indicazioni particolari. AutoCAD Architecture fornisce un metodo flessibile, basato su strumenti, per inserire note chiave collegate ad un database di note chiave e che pertanto possono essere modificate sia globalmente sia singolarmente. Questo metodo supporta sia le note chiave di riferimento (la nota chiave corrisponde ad una sezione di una specifica associata e può essere presente in diversi disegni), sia le note chiave foglio (le note chiave sono numerate in sequenza per ogni disegno). In AutoCAD Architecture vengono fornite note chiave predefinite per i componenti di dettaglio di default di dimensioni specifiche e per gli oggetti architettonici che rappresentano assiemi di più componenti, ad esempio il muro CMU da 8 pollici. Se non vi sono note chiave predefinite, è possibile configurare uno strumento di inserimento di note chiave contenente un campo per la nota chiave.
Note chiave con campi
In AutoCAD Architecture sono disponibili i seguenti campi di note chiave:
- Solo chiave di riferimento
- Solo nota di riferimento
- Chiave e nota di riferimento
- Solo chiave foglio
- Solo nota foglio
- Chiave e nota foglio
È anche possibile inserire campi di note chiave come segnaposti che vengono compilati una volta collegati all'oggetto di costruzione.
