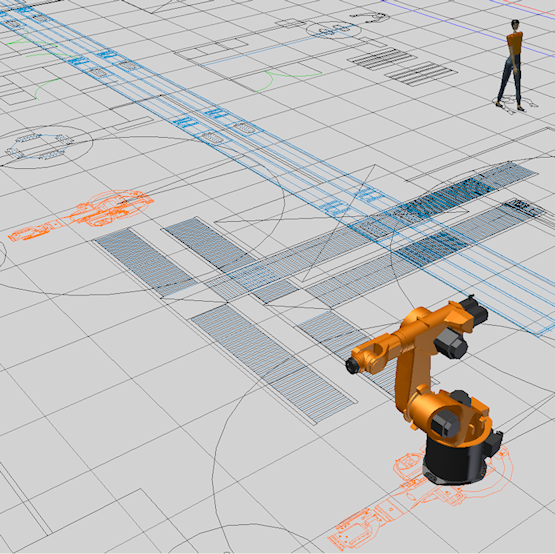

È possibile creare in AutoCAD un disegno 2D di un layout di pavimento della fabbrica con visualizzati tutti i componenti della fabbrica, nonché il personale, nelle rispettive posizioni. Il disegno può inoltre essere creato in un altro programma CAD in grado di eseguire output di un file in formato DWG. Utilizzando il comando Aggiungi sovrapposizione DWG, in Inventor Factory il disegno può quindi essere sovrapposto al pavimento della fabbrica ed essere utilizzato come guida per lo snap durante il posizionamento preciso negli asset 3D di Factory.
Dopo il posizionamento, fare clic con il pulsante destro del mouse sul nodo della sovrapposizione DWG nel browser assiemi; verrà visualizzato un menu contestuale a comparsa con varie opzioni. Il disegno può essere riposizionato, scalato, ruotato, ritagliato o eliminato. È possibile anche attivare e disattivare la visibilità dei layer del disegno. Se nella sovrapposizione sono presenti asset 2D di AutoCAD Factory, questi possono essere sostituiti con gli asset 3D di Inventor Factory mediante l'opzione Posiziona automaticamente asset 3D. Il menu contestuale fornisce inoltre l'opzione per aprire la sovrapposizione direttamente in AutoCAD (sono supportate tutte le versioni di AutoCAD).
