Informazioni sui modelli

I modelli sono raccolte di informazioni, stili e dati. Un modello all'interno del sistema è costituito da due elementi: il database (*.sqlite) e una cartella di dati. Ogni modello dispone di determinate proprietà assegnate, ad esempio il database e il sistema di coordinate UCS, le estensioni di modello e lo stile del terreno di default.

È possibile creare, aprire, duplicare, eliminare o interagire con i modelli dalla pagina principale di InfraWorks, visualizzata all'avvio di InfraWorks 360. Per visualizzare nuovamente la pagina iniziale di InfraWorks dopo l'apertura o la creazione di un modello, fare clic su nella barra degli strumenti intelligenti.

Informazioni sulla creazione di modelli

In InfraWorks 360 esistono due modi per creare un modello.

1. Creazione di un modello con Model Builder.

   Model Builder è in grado di individuare e acquisire layer di dati ad alta risoluzione per creare modelli per l'area di interesse specificata.

2. Creazione manuale di un modello.
Nota: I modelli che sono collegati ai gruppi di progettazione vengono archiviati e pubblicati nel cloud. I modelli locali possono essere archiviati sul sistema locale o mappati ad un'unità di rete. Per mantenere tempi di visualizzazione rapidi, quando si crea un nuovo modello in un'unità di rete, nell'unità viene creata una cache dei tasselli. È possibile impostare la posizione della cache dei tasselli in Opzioni applicazione. Lo stato di ogni modello InfraWorks (Locale, Cloud o Connesso) viene visualizzato nei tasselli del modello nella pagina iniziale di InfraWorks.

Una volta che si crea un modello nella presente release di InfraWorks 360, tale modello supporterà completamente il nuovo schema di database e le nuove definizioni di stile. È possibile modificare alcune proprietà di un modello in un secondo momento, tuttavia la posizione e lo schema su cui è basato non possono essere modificati dopo che è stato creato. Non è possibile aprire tale modello in versioni precedenti di InfraWorks 360.

Un singolo modello può estendersi su tutte le zone UTM mantenendo un'elevata precisione in termini di misurazione e rappresentazione. La cache dei tasselli in realtà è un globo. Se si crea un modello di grandi dimensioni, alcune parti del globo verranno coperte. Se si inseriscono dati solo per una parte del globo (ad esempio, i dati del terreno SRTM pubblicamente disponibili), il modello conterrà spazi di grandi dimensioni che rendono la navigazione difficile.

Informazioni sui layer di superficie

In un modello InfraWorks, il terreno (dati di quota altimetrica) rappresenta il terreno in cui il modello è stato creato. I layer di superficie vengono modellati sul terreno. Quando si importano dei dati, è possibile specificare "Non coprire" per gli oggetti che non si desidera modellare sul terreno.

Layer di dati	Esempio	Note

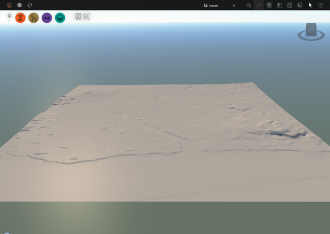

Terreno (quota altimetrica)		I dati raster (griglie) o vettoriali (file TIN o file di curve) sono supportati per i dati del terreno.

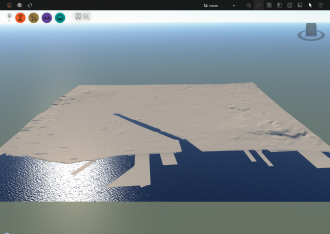

Terreno e aree idriche		Le aree idriche vengono rappresentate da coperture e modellate sul terreno. Le coperture possono essere disegnate o importate. Le coperture a polilinee chiuse rappresentano corpi d'acqua in movimento come fiumi, torrenti e corsi d'acqua. Le coperture poligonali rappresentano corpi d'acqua più statici come oceani, mari e laghi.

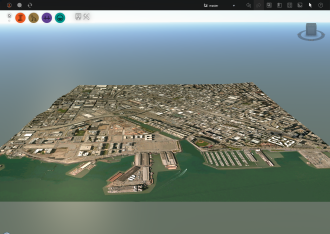

Terreno e immagini aeree (ortografia)		Le immagini aeree vengono modellate sul terreno.

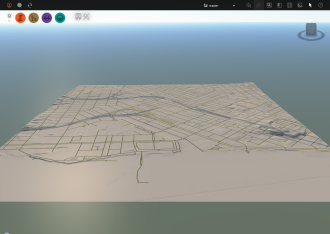

Dati sul terreno e i trasporti (strade e ferrovie)		Strade e ferrovie vengono modellate sul terreno. Le strade e le ferrovie possono essere disegnate o importate. Le strade e le ferrovie importate vengono rappresentate in InfraWorks come strade e ferrovie di pianificazione, che supportano solo la geometria di base. Ciò vale anche per i modelli che sono stati creati mediante Model Builder. Con Roadway Design per InfraWorks 360 è inoltre possibile convertire strade di pianificazione in strade di progettazione e utilizzare la geometria più avanzata di strade e ferrovie.

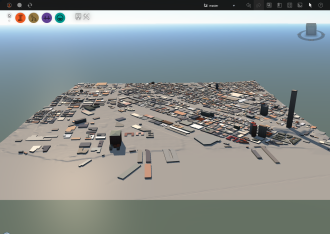

Dati di terreno ed edifici		Gli edifici vengono modellati sul terreno. Gli edifici possono essere disegnati o importati. Configurare i dati degli edifici importati per specificare le impostazioni desiderate, quali l'altezza del tetto, il materiale del tetto, la facciata dell'edificio e il colore di base.

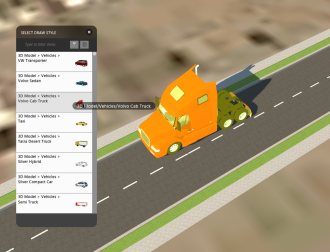

Dati del modello 3D		È possibile aggiungere ai propri progetti modelli 3D quali impianti solari, veicoli, alberi, barriere, decorazioni stradali e così via. È inoltre possibile aggiungere modelli animati 3D. I modelli 3D possono essere disegnati o importati. È possibile disegnare modelli 3D mediante la Tavolozza stili. È possibile importare di dati modello 3D per diversi tipi di classi di oggetti. È possibile modificare uno stile per aggiungere finiture di modello 3D a tale stile. È possibile importare o disegnare oggetti animati 3D.

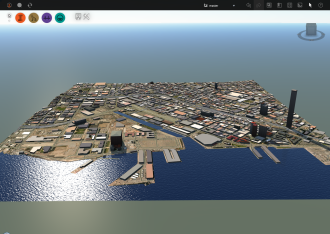

Terreno, aree idriche, immagini aeree, dati di trasporto, dati di edifici e modelli 3D (arredo urbano, alberi e così via).		Utilizzare Esplora modelli per controllare la visibilità, la visualizzazione e la selezionabilità di dati di diversi modelli.

Ulteriori informazioni

InfraWorks 360 viene fornito con un modello di esempio della città di Fremont, California e con un modello di esercitazione.

• Il modello di esempio può essere utilizzato per acquisire familiarità con le funzioni di InfraWorks 360 prima di creare i propri modelli.
• Per ottenere ulteriori informazioni sull'utilizzo dei modelli, è possibile completare l'esercitazione. Per ulteriori informazioni, vedere Informazioni sulle esercitazioni di Autodesk InfraWorks 360.
