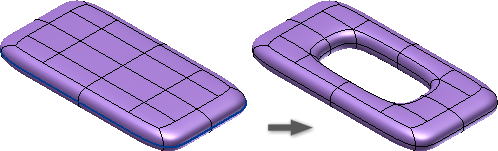

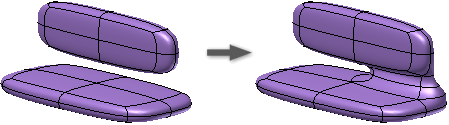

Il ponte collega corpi o crea fori in un modello a forma libera. La modifica di un corpo di forma libera con Ponte consente di sviluppare connessioni uniformi specificando le facce da unire.
- Nella barra multifunzione, fare clic su scheda Modello 3D
gruppo Forma libera Ponte
. Se necessario, fare clic sul menu a discesa per accedere a Ponte. - Selezionare una faccia iniziale per il ponte
- Selezionare un faccia finale per il ponte.
- Utilizzare i pulsanti di inversione per invertire la direzione lungo le linee chiuse. In alternativa, per invertire la direzione è possibile selezionare uno spigolo accanto ad una freccia.
- Nella finestra di dialogo, selezionare la casella di controllo Anteprima per vedere l'aspetto del ponte. Le frecce indicano la direzione iniziale del ponte.
- Aggiungere facce e introdurre torsioni, in base alle esigenze.
Suggerimenti
- Se il ponte include delle torsioni, fornire un numero maggiore di facce.
- Una curva può essere utilizzata come guida del ponte. Ruotare l'anteprima della curva per posizionarla nella direzione desiderata.
