Oltre alle proprietà geometriche disponibili in AutoCAD, AutoCAD Map 3D include proprietà definite dall'utente denominate dati oggetto.
È possibile utilizzare i dati oggetto in modo analogo alle proprietà standard di AutoCAD. Ad esempio, utilizzare i dati oggetto:
- Come base di una query
- Come contenuto di un'annotazione
- Come criteri per l'applicazione di stili (utilizzando i temi)
- Per l'esportazione in un altro formato di dati
Per creare dati oggetto è necessario disporre di AutoCAD Map 3D, mentre per visualizzare tali dati è sufficiente utilizzare il software gratuito Autodesk® Design Review. Ad esempio, chi lavora sul campo può visualizzare una versione DWF™ di una Carta delle fognature in Autodesk® Design Review. Per visualizzare informazioni su una condotta del canale di fognatura, il lavoratore passa con il cursore sulla condotta. Le informazioni vengono rese disponibili senza oscurare la Carta.
Le Carte di questa esercitazione includono tabelle di dati oggetto in cui le informazioni sono già inserite. Nell'esercizio si creerà una condizione di query basata su dati oggetto. In un esercizio successivo si utilizzeranno dati oggetto per creare classi di entità geografiche in un nuovo formato di dati.
Esercitazione video
|
Se si è connessi ad Internet, riprodurre il video per vedere come eseguire query sui dati oggetto. I passaggi di questa procedura sono elencati sotto il video. |
Per questo esercizio viene utilizzata la Carta Redding.dwg creata e modificata in Esercizio 1: Associazione di Carte di origine.
Come creare una query basata sui dati oggetto
- Se la Carta Redding.dwg dell'esercizio precedente non è più aperta, riaprirla.
- Nell'Area di lavoro, in Carta corrente, fare clic con il pulsante destro del mouse su Query corrente, quindi selezionare Definisci.
- Nella finestra di dialogo Definisci query di Carte associate, effettuare le seguenti operazioni:
- In Query corrente, fare clic su Elimina query.
- In Tipo di query, fare clic su Dati.

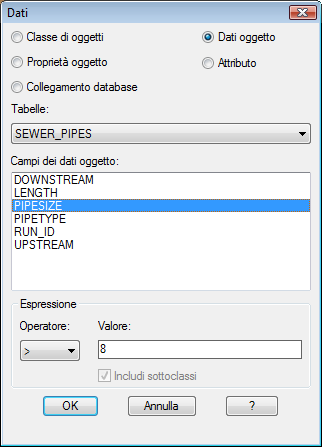

- Nella finestra di dialogo Dati, effettuare le seguenti operazioni:
- Selezionare Dati oggetto.
- In Tabelle, selezionare SEWER_PIPES.
- In Campi dati oggetto, selezionare PIPESIZE.
- Nell'area Espressione, in Operatore, selezionare >. In Valore, immettere 8.
Specificare le condotte dei canali di fognatura con diametro superiore a 8 pollici.
- Fare clic su OK.
- Nella finestra di dialogo Definisci query di Carte associate, in Opzioni, fare clic su Zoom estens..
- Nella finestra di dialogo Zoom sulle estensioni della Carta, fare clic su OK.
- Nella finestra di dialogo Definisci query di Carte associate, in Modalità query, selezionare Anteprima e fare clic su Esegui query.

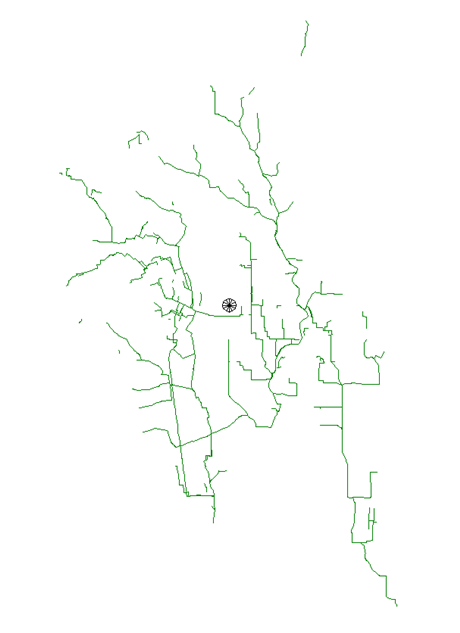

Vengono visualizzate solo le linee dei canali di fognatura con diametro superiore a 8 pollici.
- Per creare un indice dei dati oggetto e migliorare le prestazioni delle query per i dati oggetto, lasciare aperta la Carta.
Per procedere con questa esercitazione, passare all'Esercizio 6: Creazione di un indice dei dati oggetto (facoltativo).
