In Revit sono disponibili diversi metodi per la creazione di tetti. È possibile scegliere il metodo più adatto ai requisiti di progettazione.
Per alcuni esempi di forme di tetto di base e un collegamento ad un modello di Revit contenente tali esempi, vedere l'argomento File di esempio di tetto.
È possibile creare un tetto
- dal perimetro di un edificio
- come estrusione
- con vetrata inclinata
- da un'istanza di massa
Un tetto non può attraversare finestre o porte.

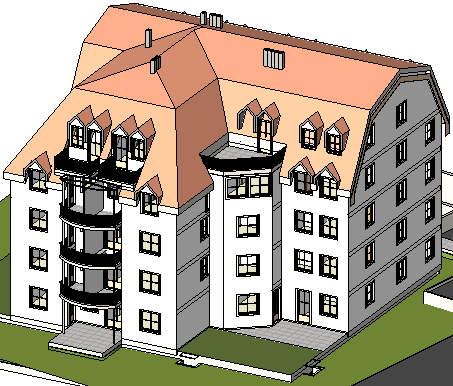

Tetto da perimetro
- Disegno con perimetro chiuso 2D del perimetro del tetto
- Creazione al momento della selezione di muri o del disegno di linee in una vista di pianta
- Creazione in corrispondenza del livello della vista in cui è stato disegnato
- Altezza controllata dalla proprietà di offset dell'altezza di base
- Aperture definite da perimetri chiusi aggiuntivi
- Inclinazioni definite quando si applica un parametro di inclinazione alle linee di disegno

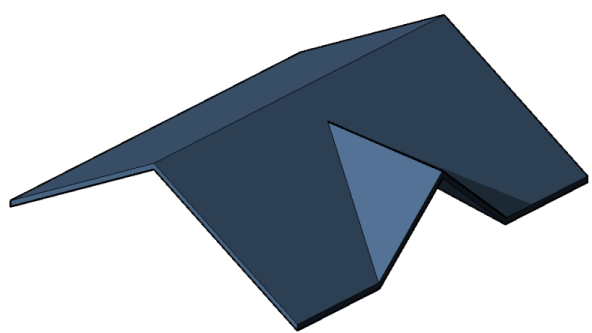

Tetto da perimetro
Tetto da estrusione
- Disegno con perimetro aperto del profilo del tetto
- Creazione quando si utilizzano linee e archi per il disegno del profilo in una vista di prospetto
- Altezza controllata dalla posizione del disegno nella vista di prospetto
- Profondità calcolata da Revit in base alle dimensioni del disegno, a meno che non si specifichino i punti iniziale e finale.
Utilizzare piani di riferimento per il disegno del profilo di un testo estruso è alquanto vantaggioso. Ad esempio, disegnare tre piani di riferimento verticali reciprocamente paralleli e un piano di riferimento orizzontale che li intersechi.

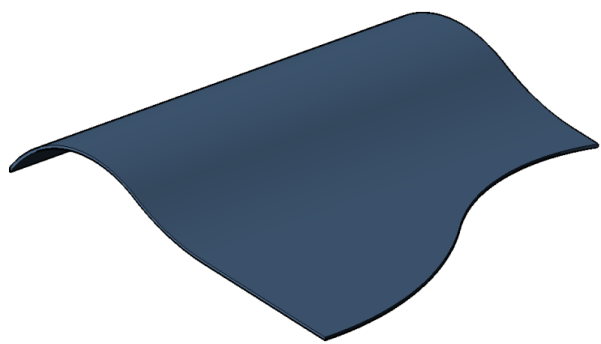

Tetto da estrusione
Lo strumento Tetto da estrusione consente di creare un tetto con inclinazioni semplici.
Per creare tetti con inclinazioni complesse, utilizzare le volumetrie.
Dopo avere creato un tetto da estrusione, è possibile spostare il tetto su un altro host o modificare il piano di lavoro del tetto.

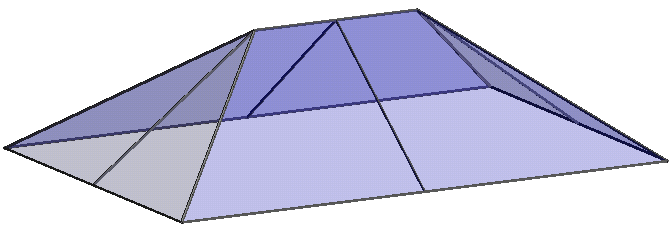

Vetrata inclinata
Le vetrate inclinate possono essere create mediante i metodi da perimetro e da estrusione. Le vetrate inclinate possono presentare una o più linee di definizione dell'inclinazione e possono essere associate a facciate continue o a tipi di muro di base.
