È possibile modificare le proprietà del tipo per cambiare la costruzione, i materiali, le pedate e le alzate di una famiglia di rampe di scale.

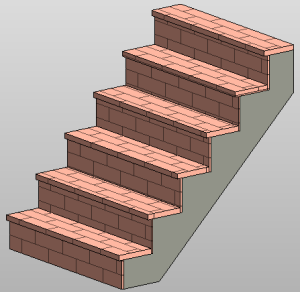

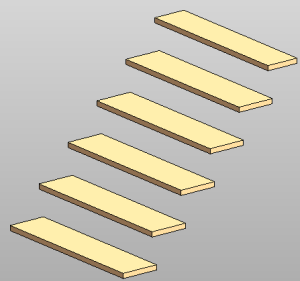

I tipi di componente rampa sono disponibili in 2 famiglie di sistema predefinite:
Per modificare le proprietà del tipo, selezionare un elemento e fare clic sulla scheda Modificagruppo Proprietà
(Proprietà del tipo). Le modifiche apportate alle proprietà del tipo verranno applicate a tutte le istanze nel progetto.
Nome | Descrizione |
---|---|
Costruzione | |
Superficie parte inferiore | Specifica lo stile della superficie della parte inferiore della rampa:
|
Profondità strutturale | Se il valore selezionato per Superficie parte inferiore è Liscio, nell'immagine seguente la dimensione sarà Profondità strutturale: ![]() Se il valore selezionato per la superficie della parte inferiore è Scalettato, nell'immagine seguente la dimensione sarà Profondità strutturale: ![]() |
Materiali e finiture | |
Materiale della scala monolitica | Fare clic sul valore, quindi fare clic sul pulsante Sfoglia per aprire la finestra di dialogo Materiali. Vedere Materiali. |
Materiale pedata | Vedere la descrizione relativa al Materiale della scala monolitica. |
Materiale alzata | Vedere la descrizione relativa al Materiale della scala monolitica. |
Pedate | |
Pedata | Selezionare questa opzione per includere le pedate nei gradini della rampa. |
Spessore della pedata | Specifica lo spessore delle pedate. |
Profilo pedata | Specifica il contorno della forma del bordo della pedata. L'impostazione di default è rettangolare, sebbene sia possibile utilizzare un profilo per creare gradini a cuneo o angolari. |
Lunghezza dell'aggetto | Specifica il valore della profondità pedata che sporge sulla pedata successiva. |
Profilo dell'aggetto | Profilo di un'estrusione aggiunta alla parte anteriore o ai lati della pedata, a seconda dei valori specificati per la proprietà Applica profilo di aggetto descritta qui di seguito. Vedere Creazione di un'estrusione su percorso. In Revit sono disponibili profili predefiniti di estrusione su percorso. |
Applica profilo di aggetto | Consente di specificare i bordi di aggetto a cui viene applicato il profilo. |
Alzate | |
Alzata | Selezionare questa opzione per includere le alzate nei gradini della rampa. |
Obliqua | Selezionare questa opzione per ottenere alzate oblique, oppure deselezionare se si desiderano alzate diritte. |
Spessore alzata | Specifica lo spessore delle alzate. |
Profilo alzata | Specifica il contorno della forma del bordo dell'alzata. Il valore di default è Rettangolare. |
Connessione alzata-pedata | Specifica la connessione tra l'alzate e la pedata in relazione l'una all'altra. |
Dati identità | |
Vedere Proprietà del tipo componente scala per le definizioni dei Dati identità. |
