Proprietà del tipo dei componenti supporto

È possibile modificare le proprietà del tipo per cambiare materiali e quote di una famiglia di supporti scala.

Tipi di supporto

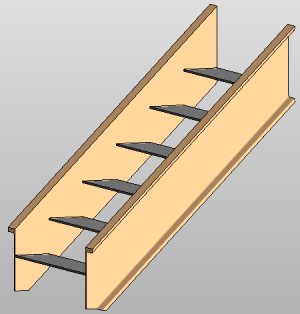

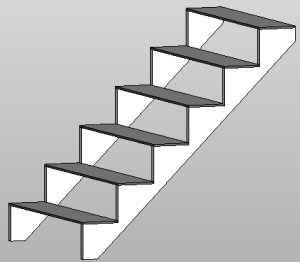

I tipi di componente di supporto sono disponibili in 2 famiglie di sistema predefinite:

Proprietà del tipo

Per modificare le proprietà del tipo, selezionare un elemento e fare clic sulla scheda Modificagruppo Proprietà (Proprietà del tipo). Le modifiche apportate alle proprietà del tipo verranno applicate a tutte le istanze nel progetto.

Nome Descrizione
Materiali e finiture
Materiale Fare clic sul valore, quindi fare clic sul pulsante Sfoglia per aprire la finestra di dialogo Materiali. Vedere Materiali.
Dimensioni
Profilo sezione Specifica il profilo per il supporto nella vista di sezione. Il valore di default è Rettangolo.
Inverti profilo sezione Selezionare questa opzione per invertire la forma del profilo per il supporto. Questa opzione è utile se si sta utilizzando una forma di profilo sezione quale un profilo a C, ed è necessario invertire la direzione del profilo.
Profondità strutturale rampa Specifica la profondità del supporto nel punto in cui si sovrappone alla rampa in modo costante. La profondità viene misurata perpendicolarmente rispetto al supporto.

Fare riferimento a B nelle immagini seguenti:

Profondità strutturale pianerottolo Specifica la distanza tra la superficie inferiore della pedata del pianerottolo e la superficie inferiore del supporto.
Profondità totale Specifica la profondità totale del supporto. La profondità viene misurata perpendicolarmente rispetto al supporto.

Fare riferimento ad A nelle immagini seguenti:

Larghezza Specifica la larghezza o lo spessore del supporto.
Dati identità
Vedere Proprietà del tipo componente scala per le definizioni dei Dati identità.
