OpenSubdiv モディファイヤ

OpenSubdiv モディファイヤは、メッシュ オブジェクトの再分割とスムージングを実行します。また、下にあるスタック エントリから折り目設定を読み込み、それらを修正されたオブジェクトに適用します。

[一般コントロール](General Controls)ロールアウト

反復
メッシュを再分割する回数。範囲は 0 ～ 5 です。
レンダリングの反復
レンダリング時にメッシュを再分割する回数。設定を反映させるには、このチェックボックスをオンにする必要があります。指定できる範囲は 0 ～ 10 です。
Iso ラインを表示
オンになっていて、エッジが表示されている場合(エッジ面がアクティブとして表示されているなど)は、元のオブジェクトのエッジのみが表示されます。オフにした場合は、再分割によって生成されたエッジを含めて、すべてのエッジが表示されます。
操作モード
修正されたオブジェクトをシェーディングされたビューポートに表示する方法が指定されます。レンダリングされた出力には影響しません。
  • [メッシュ出力](Mesh Output) 処理に CPU のみを使用して、修正されたオブジェクトを標準メッシュとしてビューポート内に表示します。
  • [GPU 表示](GPU Display) 互換性がある場合、ディスプレイカードの GPU を使用して、修正されたオブジェクトをビューポートに表示します。このオプションは通常、[メッシュ出力](Mesh Output)モードよりも大幅に高速ですが、次に示すように、いくつかの制限事項があります。再分割されたモデルが非常に高い解像度で、ビューポートのフィードバックを遅くしている場合は、[GPU 表示](GPU Display)を使用します。

    [GPU 表示](GPU Display)モードの使用に関する制限:

    • オブジェクトのシャドウやテクスチャ マップの表示はサポートされていません。
    • オブジェクトは、OpenSubdiv モディファイヤのスタック レベルでメッシュを使用して表示されます。OpenSubdiv モディファイヤより上のオブジェクト ジオメトリ(ベンドやツイストなど)を変更するモディファイヤの出力は、ビューポートに表示されません。
    • ディスプレイカードが DirectX 11 をサポートしていて、適切な能力を備えている必要があります。GPU が低速である場合、[GPU 表示](GPU Display)モードを使用しても、期待された速度が実現しない可能性があります。また、たとえばビット マップの表示など、シーンが GPU リソースを共有している場合も、パフォーマンスが低下する可能性があります。

[OpenSubdiv コントロール](OpenSubdiv Controls)ロールアウト

頂点
境界エッジとコーナー頂点の補間方法をコントロールします。
  • [補間済みエッジ](Interpolated Edges) エッジはスムージング後もシャープなままです。コーナーはすべてスムーズ化されます。
  • [補間済みエッジとコーナー](Interpolated Edges and Corners) エッジと 2 エッジ コーナーはスムージング後もシャープなままです。

左: 補間済みエッジ、右: 補間済みエッジとコーナー

UV 境界

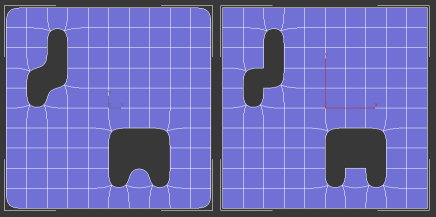

境界 UV にスムージングを適用する方法をコントロールします。次の図に、[UVW アンラップ]モディファイヤ エディタでスムージングされた上記のメッシュを示します。
  • [バイリニア(なし)](Bilinear (None)) UV はスムージングされません。
  • [スムーズ(エッジのみ)](Smooth (Edge Only)) UV およびコーナーがスムージングされます。エッジはスムージング後もシャープなままです。
  • [スムーズ(エッジおよびコーナー)](Smooth (Edge & Corner)) UV がスムージングされます。エッジおよび 2 エッジ コーナーはスムージング後もシャープなままです。
  • [スムーズ(常にシャープ)](Smooth (Always Sharp)) オンにした場合は、不連続な境界上にない頂点の近くの面が変化するデータ(UV とカラーセット)がスムージングされます。不連続な境界上の頂点は、シャープ ルールで再分割されます(それでも補間はされます)。
コーナーを伝達
オンにした場合は、元のメッシュからの面が変化するデータ(UV とカラー セット)が、スムーズ メッシュ プレビューのコーナーに適用されます。
三角形をスムーズ
オン(既定値)にした場合は、三角形をよりスムーズに再分割するメッシュにサブディビジョン ルールが適用されます。
折り目
再分割中に折り目がどのようにスムージングされるかをコントロールします。
  • [標準](Normal) 折り目にスムージングが適用されません。
  • [Chaikin] インシデント エッジのシャープネスを補間し、セミシャープな折り目を生成します。折り目のエッジを再分割した後、作成されたエッジのシャープネスは、Chaikin のアルゴリズムを使用して決定されまます。

    この方法では、エッジの重みが異なる複数のエッジの折り目の外観が向上します。

次の図では、6 つのエッジの[折り目](Crease)の値が左側の 0.1 から右側の 1.0 に値に増加しています。上のイメージは[折り目](Crease)を[標準](Normal)に設定してレンダリング、下は[折り目]を[Chaikin]に設定してレンダリングしたものです。後者のオプションは階段状のギザギザを効果的にスムージングします。

[メッシュ コントロール](Mesh Controls)ロールアウト

更新オプション
[反復](Iterations)などの設定を変更した後に、再分割されたメッシュをいつ更新するかを指定します。
  • [常時](Always) 設定を変更した後、即座にメッシュが更新されます。
  • [レンダリング時](When Rendering) シーンをレンダリングしたときにメッシュが更新されます。
  • [手動](Manually) [更新](Update)ボタンをクリックしたときにのみメッシュが更新されます。
更新
前回の更新以降の変更を反映するためにメッシュを更新します。[レンダリング時](When Rendering)と[手動](Manually)の設定に適用されます(上記参照)。
