Simulation Composite Analysis では、複合材料の疲労寿命を正確に予測するために特定の材料パラメータが必要です。
ここでは、Composite Material Manager を使用して新しい材料を作成し、進行性疲労解析で使用される S-N データを定義する方法を説明します。 Composite Material Manager、および疲労解析に必要な S-N データの詳細については、『Composite Material Manager ユーザ ガイド』(「一方向疲労タブ」および「織物疲労タブ」)を参照してください。 このチュートリアルでは AS4-PEEK (一方向材料)を使用する必要があります。
作成する材料は AS4_PEEK で、以下のテーブルで定義された工学定数と繊維体積分率 0.61 を使用します [1]。

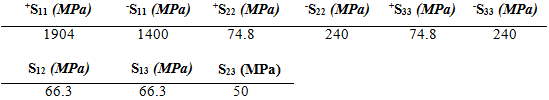

材料の強度は以下によって与えられます [1]。
縦方向の S-N 単層テスト データは、荷重比が 0.1 で周波数が 10 Hz の場合、以下により与えられます。
| S (Pa) | 破損までのサイクル数 | 周波数(Hz) | 荷重比 | 角度(°) | |
|---|---|---|---|---|---|
| 1.655E+09 | 6.056E+01 | 10 | 0.1 | 0.0 | |
| 1.197E+09 | 1.741E+03 | 10 | 0.1 | 0.0 | |
| 1.407E+09 | 2.520E+03 | 10 | 0.1 | 0.0 | |
| 1.219E+09 | 8.930E+03 | 10 | 0.1 | 0.0 | |
| 1.134E+09 | 1.481E+04 | 10 | 0.1 | 0.0 | |
| 9.822E+08 | 1.995E+04 | 10 | 0.1 | 0.0 | |
| 8.977E+08 | 3.886E+05 | 10 | 0.1 | 0.0 | |
| 8.977E+08 | 5.882E+05 | 10 | 0.1 | 0.0 |
横方向の S-N 単層テスト データは、荷重比が 0.1 で周波数が 10 Hz の場合、以下により与えられます [1]。
| S (Pa) | 破損までのサイクル数 | 周波数(Hz) | 荷重比 | 角度(°) | |
|---|---|---|---|---|---|
| 3.247E+08 | 9.554E+02 | 10 | 0.1 | 10 | |
| 3.026E+08 | 1.614E+05 | 10 | 0.1 | 10 | |
| 2.772E+08 | 3.348E+05 | 10 | 0.1 | 10 | |
| 2.539E+08 | 1.982E+06 | 10 | 0.1 | 10 | |
| 1.170E+08 | 1.476E+03 | 10 | 0.1 | 30 | |
| 1.130E+08 | 6.203E+04 | 10 | 0.1 | 30 | |
| 1.000E+08 | 7.961E+05 | 10 | 0.1 | 30 | |
| 9.153E+07 | 2.122E+03 | 10 | 0.1 | 45 | |
| 8.679E+07 | 6.485E+04 | 10 | 0.1 | 45 | |
| 8.230E+07 | 4.821E+05 | 10 | 0.1 | 45 | |
| 7.943E+07 | 4.702E+04 | 10 | 0.1 | 60 | |
| 7.017E+07 | 1.143E+05 | 10 | 0.1 | 60 | |
| 7.017E+07 | 1.683E+05 | 10 | 0.1 | 60 | |
| 6.793E+07 | 4.384E+03 | 10 | 0.1 | 90 | |
| 6.113E+07 | 7.232E+04 | 10 | 0.1 | 90 | |
| 5.311E+07 | 1.399E+05 | 10 | 0.1 | 90 | |
| 4.951E+07 | 1.531E+06 | 10 | 0.1 | 90 |
