カスタム柱通芯のラベルを編集するには

カスタム柱通芯のラベルを変更することができます。

グリッド ラベルの手動変更は、最初のメイン 通芯線の前にセカンダリ 通芯線を追加し、グリッド内のセカンダリ線の形式を変更せずに前のセカンダリ線の形式を変更する場合などに便利です。

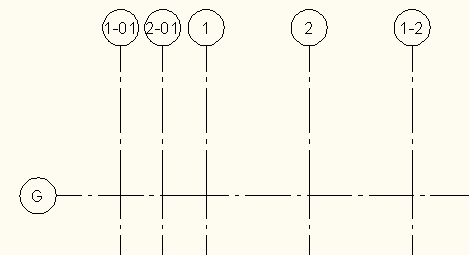

グリッドの前とグリッド内で同じ番号形式を使用する

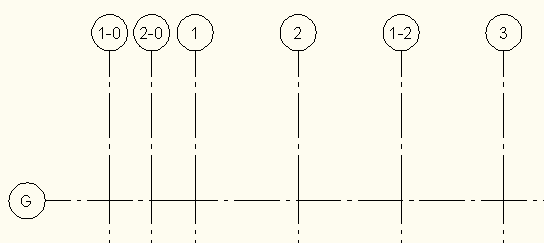

グリッドの前で別の番号形式(ゼロの前)を使用する

1 つのラベルを個別に変更したり、変更するラベルの範囲を定義することができます。

1. カスタム柱通芯を選択します。
2. [柱通芯]タブ [カスタム柱通芯]パネル [ラベルを編集]の順にクリックします。
3. 次のいずれかの操作を行います。
   • ある範囲の通芯線のラベルを変更するには、編集範囲の開始線と終了線を選択します。
   • 1 つのラベルを変更するには、線を選択し、コマンド ラインで e と入力します。
4. ラベルの値を入力します。更新する通芯線の範囲を選択した場合、値はその範囲全体にわたって論理的になります。たとえば、値 “A” を選択した場合、それ以降のラベルの値は “B”、“C” などになります。
