カスタム柱通芯に寸法を記入するには

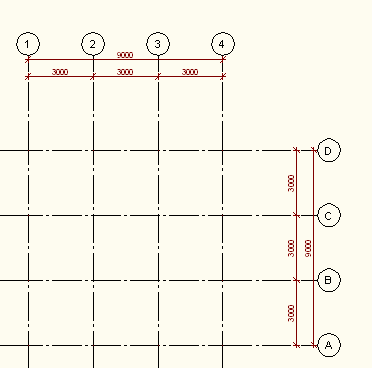

カスタム柱通芯に寸法を記入することができます。柱通芯コンテキスト タブの寸法コマンドを実行すると、グリッド延長全体およびグリッド スパンに適用される 2 チェーンのグリッド寸法が作成されます。

注: グリッド コンテキスト タブの寸法コマンドでは、AutoCAD 寸法が挿入されます。

1. カスタム柱通芯を選択します。
2. [柱通芯]タブ [カスタム柱通芯]パネル [通芯寸法]の順にクリックします。
3. 柱通芯を選択します。
4. 寸法のグリッドからのオフセットを定義します。

   既定では、異尺度対応寸法スタイルの回転寸法のセットが作成されます。寸法スタイルを変更する場合は、寸法を選択し、プロパティ パレットで別の寸法スタイルを設定します。
