使用している複数のソリッド ボディの位置を調整します。
マルチボディ パーツ内のボディを移動するには、いくつかの方法があります。
[ボディを移動]コマンドでは、ボディを移動する 3 つの方法がドロップダウン メニューに表示されます。

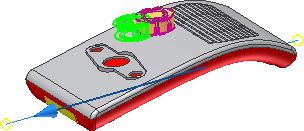

- [フリー ドラッグ]: マウスの左ボタンを押しながらプレビュー プロファイルをドラッグすることにより、1 つまたは複数のボディを拘束条件なしで移動することができます。また、値を明示的に指定すると、ボディを正確な距離だけ移動できます。
- [直線状に移動]: ボディを直線的に移動します。方向を指示するエッジまたは軸を指定します。プレビュー プロファイルをドラッグしたり、明示的な値を指定してボディを正確に移動することができます。
- [回転]: 1 つまたは複数のボディに対して、指定した線分または軸を中心とする角度を調整できます。プレビュー プロファイルをドラッグしたり、正確な回転値を指定することができます。
各方法を個別に使用することも、[クリックして追加]オプションを使用していくつかの移動を 1 つにまとめることもできます。移動のたびにメモリが消費されます。[クリックして追加]オプションを使用して、移動を 1 つの操作にまとめることにより、ファイル サイズを縮小できます。
