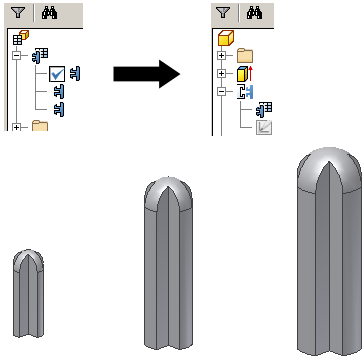

さまざまなサイズ、材料、取付構成で使用することが多いパーツを変換します。
パーツ全体を iFeature として使用する場合は、テーブル駆動 iPart を作成、使用して、テーブル駆動 iFeature を作成することができます。[iFeature を抽出]コマンドを使用して、iPart を iFeature として保存します。テーブル駆動 iFeature をカタログ場所に保存した後、[iFeature を作成]を使用してテーブルを変更します。
iPart 作成テーブルで、値を指定して iPart ファクトリの個別のメンバを定義します。必要であれば、埋め込みの Microsoft Excel スプレッドシートでメンバを追加または編集できます。標準 iPart の場合、テーブルの各行に iPart のメンバが設定されています。
iPart テーブルの[メンバ]列は、ファクトリ名を基に既定のファイル名を生成します。各メンバ名は 1つずつ番号が増加していきます。必要に応じて、[iPart を作成]ダイアログ ボックスで[オプション]をクリックして、別の命名規則を設定するか、メンバ セルに新しい名前を入力します。
[iPart を作成]テーブルで選択したフィーチャは、グラフィックス領域でハイライト表示されます。特定の列またはセルを選択した場合、該当するフィーチャがあればグラフィックス領域でハイライト表示されます。
iPart ファクトリのパラメータ
パーツをパーツ ファクトリにすることが分かっている場合は、寸法を追加するときに、意味を判別しやすい名前でパラメータを作成します。たとえば、[寸法編集]ボックスで、[長さ]=75mm と入力します。スケッチ長さが 75mm に変更され、Length という名前のパラメータが作成されてテーブルに追加されます。
パラメータは iPart テーブルに追加する順に表示されます。パラメータを追加するときは順序に配慮して、関連するパラメータ列がグループ化されるようにしてください。
iPart ファクトリ作成のヒント
- デザインの中で、各バージョンごとに変更するパーツを決めます。
- 基本パーツを作成した後に、[パラメータ]コマンドを使用して、システム パラメータの名前を変更し、一意のパラメータ名を指定します。次に、[iPart を作成]を使用して、iPart ファクトリを作成します。名前を付けられたパラメータは、自動的に iPart テーブルに追加されます。
- iPart を作成する際は、[省略]および[省略解除]フィーチャを使用して、メンバ間に重要な変更を行います。フィーチャを iPart テーブルに追加してから、iPart テーブルの各行にあるフィーチャに省略ステータスを指定します。
- [iPart を作成]で、右ペインから材料、サイズなどの重要な値を右クリックし、キーとして指定します。モデル ブラウザには、キー値だけが表示されます。キー番号によって、ネスティング階層が決定します。たとえば、キー 3 はキー 2 の下にネストされ、キー 2 はキー 1 の下にネストされます。
- テーブル セルに計測単位が指定されていない場合は、ドキュメントの既定の単位が使用されます。
- パーツのプロパティを図面に含めるには、各メンバで同じ値を使用する場合でも、iPart テーブルに含める必要があります。
