変位量結果の確認

このタスクでは、成形品にどのくらい反りがあるかを決定するために、変位量結果を解釈します。

1. [ホーム] > [結果] > [結果]をクリックします。

2. 成形品および1 つの成形品のレイヤーのみが表示されていることを確認します。他のすべてのレイヤーを非表示にします。

3. 図で ViewCube が表示されるように、モデルを「-45 35 30」に回転します。



4. スタディ タスク リストで[変位量、全要因: 変位量]をクリックします。

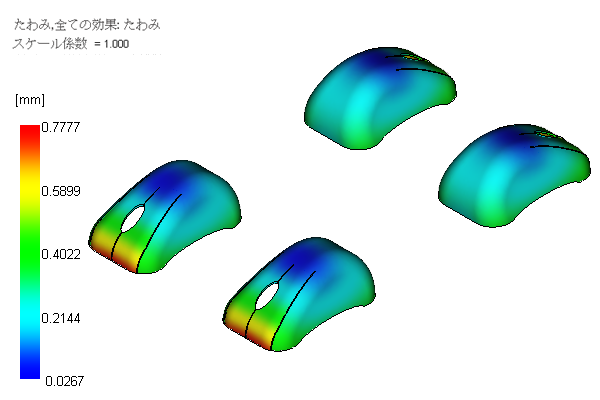

   この結果は、4 つのすべての成形品の反りを示します。反りは、ほぼ同じように見えます。



5. [成形品]レイヤーを非表示にします。

6. 残りの部分を拡大表示します。

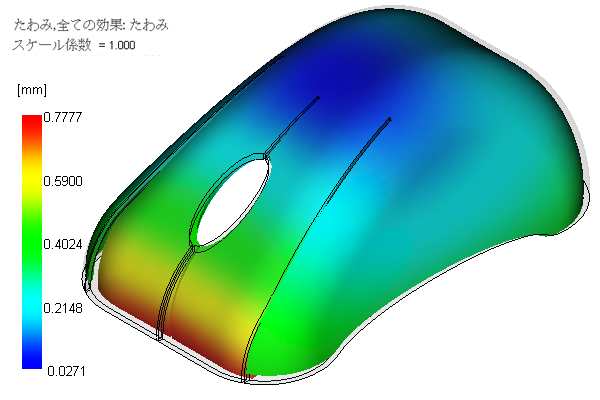

   2 つのボタンの変位量は、成形品の外側エッジの変位量のほぼ 2 倍です。

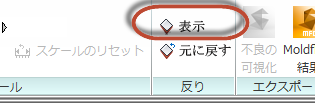

7. [結果] > [反り] > [表示]をクリックします。

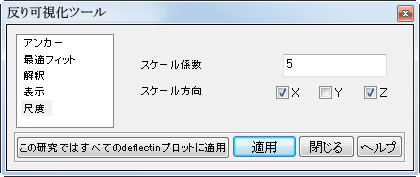

   1. [スケール]をクリックします。

   2. [表示倍率]として「5」を入力します。

   3. [X]および[Y]の[スケール方向]のみが選択されていることを確認します。

   4. リストから[このスタディのすべての変位プロットに適用]を選択します。

   5. [適用]をクリックします。

   6. [閉じる]をクリックします。

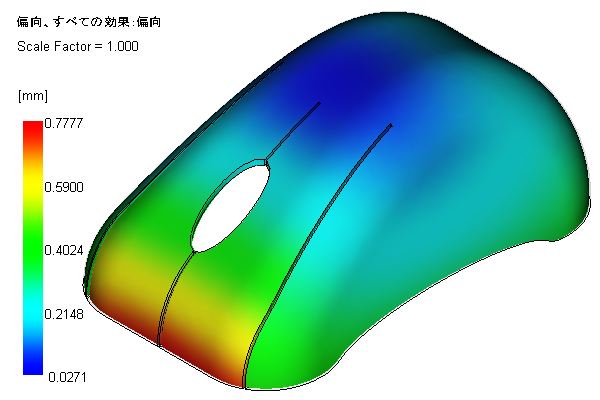

このツールは、変位量の確認を容易にするため、結果を 5 倍の大きさに拡大します。
