梁システムをスケッチする

梁システムの外辺部を定義するには、スケッチ ツールを使用します。

1. [構造]タブ [構造]パネル (梁システム)をクリックします。
2. [修正 | 配置 構造梁システム]タブ [梁システム]パネル (梁システムをスケッチ)をクリックします。
3. [描画]パネル [線分]をクリックしてスケッチするか、[描画]パネル [選択]をクリックして既存の線分を選択します。

   また、[描画]パネル [線分]をクリックするか、[描画]パネル [支持を選択]をクリックして、梁システムの境界を選択することができます。

4. プロパティ パレットで、次の手順を実行します。
   • [パターン]で、[梁タイプ]を選択します。
   • [パターン]の[配置方法]で、梁システムの間隔要件を定義します。
   • 梁システムがレベルに対して傾斜していたり不均等である場合は、3D オプションを選択します。
5. 梁システムの境界を定義する線分を描画または選択します。

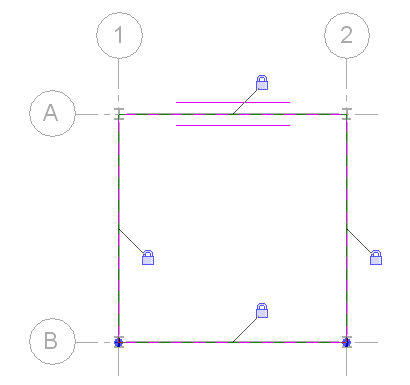

   桁にロックされた線でスケッチされた梁システムの境界

6. [修正 | 梁システムの境界を作成]タブ [モード]パネル (編集モードを終了)をクリックします。

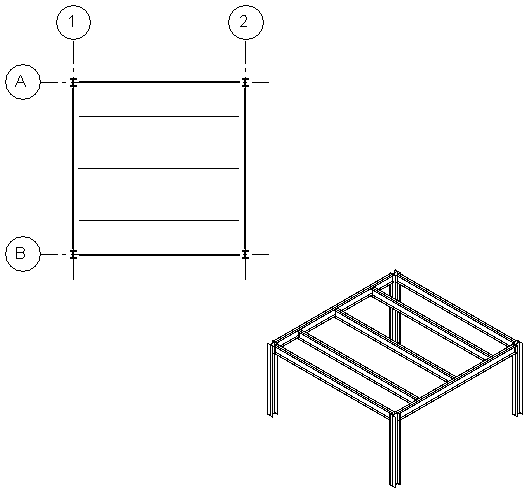

   完成した構造梁システムの平面図ビューと 3D ビュー
