梁システム

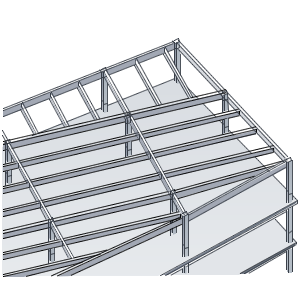

建築モデルに平行に直列配置された個々の梁を含む単一の構造フレーム要素を追加するには、[梁システム]ツールを使用します。
[構造]タブ
[構造]パネル
(梁システム)
このセクションの内容
梁システムについて
梁システムによって、追加の支持を必要とする構造の面積をすばやくフレームできます。
自動梁システムを作成する
梁システムを 1 回のマウス クリックですばやく作成します。
梁システムをスケッチする
梁システムの外辺部を定義するには、スケッチ ツールを使用します。
非平面梁システムを作成する
梁の高さがスケッチ線によって定義される非平面梁システムを作成します。
梁システムの境界を修正する
梁システムの形状とサイズを調整します。必要に応じて、開口部を追加します。
梁システムのレイアウトを修正する
梁の数、位置合わせ、梁タイプ、間隔、配置方法、および傾斜といった梁システム レイアウトのプロパティを指定します。
梁システムの梁の方向を指定する
梁システムの境界をスケッチする際に、構造梁システムでの梁の方向を指定することができます。梁システム内のすべての梁が、選択した境界線に対して平行となります。
梁システムの位置合わせを定義する
参照線を定義して、梁システム内の梁の方向を指定します。
梁システムを削除し、梁を所定の位置に残す
梁システムをプロジェクトからドロップして、そのフレーム要素を所定の位置に残します。
梁システムへのタグ付けについて
フレーム タグまたは梁システムのスパン タグを使用して、梁システムにタグを付けます。
梁システムの新しい梁にタグを付ける
梁システムのタグとラベルを修正して、モデル注釈を分かりやすくします。
梁システム インスタンス プロパティ
梁の間隔、梁のレイアウト、識別データなどを変更するには、梁システムのインスタンス プロパティを修正します。
梁システム タイプ プロパティ
識別情報を変更するには、梁システム タイプのプロパティを修正します。
