梁システムを 1 回のマウス クリックですばやく作成します。
次の条件を満たしている場合は、1 回のクリックで梁システムを配置することができます。
- ワンクリック梁システムは、水平なスケッチ面の平面図または天井ビューにのみ追加できます。ビューまたは既定のスケッチ面がレベルでなく、また、梁システムをクリックした場合は、[梁システムの境界を作成]タブへと変更されます。
- 桁要素(壁または梁)の閉じたループが既に描画されている必要があります。そうでない場合、プログラムは自動的に[梁システムの境界を作成]タブへと変更します。
注: 曲り壁と曲り梁はループを作成するために使用できますが、梁システムでの部材を定義する方向にはできません。
- [構造]タブ
[構造]パネル
(梁システム)をクリックします。 - [修正 | 梁システムの境界を作成]タブ [梁システム]パネル
(自動梁システム)をクリックします。 - プロパティ パレットで、次の手順を実行します。
- [パターン]で、[梁タイプ]を選択します。
- [パターン]の[配置方法]で、梁システムの間隔要件を定義します。
- 梁システムがレベルに対して傾斜していたり不均等である場合は、3D オプションを選択します。
注: プロジェクト内の構造の壁に 3D 梁システムの勾配を定義する場合は、オプション バーの[壁定義勾配]を選択します。 - (省略可能) [修正 | 配置 構造梁システム]タブ [タグ]パネル

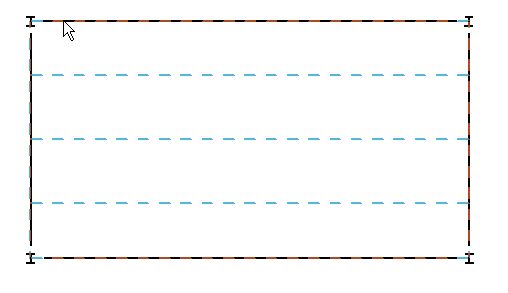

(タグ配置)をクリックし、[タグ スタイル]に[システム]または[フレーム]を選択します。 - カーソルを、梁システムを追加する構造部材に移動させ、クリックして追加します。
注: 梁システムは、選択された最も近い構造部材と平行に向きを合わせます。- 複数の領域にまたがる梁システムを追加する作業。交差する梁は梁システムを切り取らないため、このような梁システムでの大梁と小梁間の交点は表示されません。
- エリア、形状、および桁数が大幅に異なっている場合は、四半円点間で梁システムをコピーして貼り付ける作業。
上の例では、次の作業を実行できません。
