壁結合部のクリーンアップ オプションを指定する

壁結合部を平面図ビューでクリーンアップするかどうか、またその方法を指定します。

1. [修正]タブ [ジオメトリ]パネル (壁接合部)をクリックします。

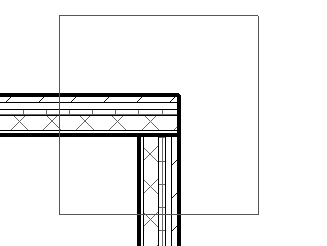

2. 壁結合部の上にカーソルを移動し、表示される四角形の中をクリックします。
   クリーンアップのために複数の交差する壁結合部を選択するには、結合の周囲に選択ボックスを描画するか、[Ctrl]キーを押しながら、それぞれの結合を選択します。

   注: Autodesk Maintenance および Desktop Subscription をご契約でない場合は、複数の結合を選択して[表示]オプションを指定することはできません。必要に応じて、この手順を使用してそれぞれの結合を個別に選択し、[表示]オプションを指定します。
3. 次の手順に従って、結合を許可するか禁止するかを選択できます。
   • 現在の設定で壁の結合を許可するには、オプション バーで[結合を許可]を選択し、[表示]で次のいずれかのオプションを選択します。
     • 包絡。 滑らかな結合部を表示します。結合部が編集のために選択されている間、一時的な実線は、次に示すように、壁レイヤが実際に終端している場所を示します。これらの線分は[壁接合部]ツールを終了すると消え、印刷されません。

     • 包絡しない。 次のように、互いに突合された壁の端を表示します。

     • ビュー設定を使用。 ビューの[壁結合部を表示]インスタンス プロパティに従って壁結合部を包絡します。このプロパティは、クリーンアップをすべての壁タイプに適用するか、同じタイプの壁だけに適用するかをコントロールします。
   • 交差する壁の壁の端点が結合しないように指定するには、オプション バーで[結合を禁止]を選択します。

     [結合を禁止]は、壁の配置位置に関係なく、壁の端点の結合動作に影響を及ぼします。たとえば、現在の交差から壁を離しても、壁の端点は別の壁に自動的に結合しません。

   注: 結合された壁の端点の交差を選択し、[結合を禁止]を選択すると、交差部分のそれぞれの壁の端点が[結合を禁止]に設定されます。そうすると、交差部分のそれぞれの壁の端点が分離して独立します(単一の結合ではなくなります)。この交差の結合を元に戻すには、結合部分の周囲に選択ボックスを描画してすべての端点を選択し(場所を単にクリックしただけでは、壁の端点を 1 つしか選択できません)、[結合を許可]を選択します。壁の端点がクリーンアップされ、適切に結合されます。
4. ツールを終了するには[修正]をクリックします。
