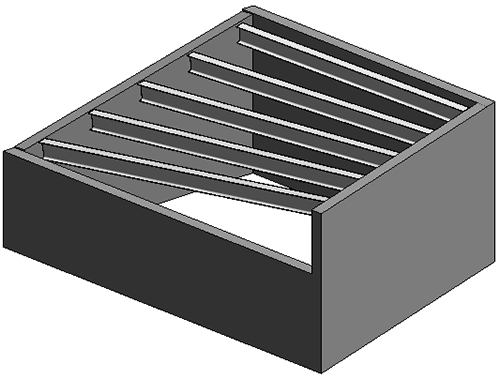

梁の高さがスケッチ線によって定義される非平面梁システムを作成します。
- [構造]タブ
[構造]パネル
(梁システム)をクリックします。 - 梁システムのフレーム要素が支持にスナップするように、オプション バーで 3D を選択します。
- 梁システムを支持する要素の閉じたループがある場合は、[修正 | 梁システムの境界を作成]タブ [梁システム]パネル
(自動梁システム)をクリックします。オプション バーの[勾配を定義]で[壁]を選択し、クリックして梁システムを配置します。 または、[修正 | 配置 構造梁システム]タブ
[梁システム]パネル (梁システムをスケッチ)をクリックします。[線分を選択]や[支持を選択]などの[描画]パネルのツールを使用して、梁システムをスケッチします。 スケッチされた梁の線分は、- [桁を選択]ツールを使用して作成されたときにのみ勾配を定義することができます。
- 支持として梁を含む線が常時勾配を定義します。
- 支持として壁を含む線には、編集可能な[勾配を定義]プロパティがあります。既定は true です。
- 梁システムの境界をスケッチした場合は、[修正 | 梁システムの境界を作成]タブ [モード]パネル
[編集モードを終了]をクリックします。 - 梁の端点が、勾配を定義するスケッチ線に接続している場合、梁は関連付けられている支持の一番上に接続されています。
- スケッチ線が勾配を定義しない場合、梁の端点は、勾配を定義する最も近い 2 つのスケッチ線の端点によって定義される平面図に表示されます。
- スケッチに勾配を定義する線がない場合は、梁システムが 2D 梁システムのように動作します。
