構造床を作成する

支持フレーム、壁を選択するか、床の範囲をスケッチして構造床を作成します。

1. リボンの (構造床)をクリックします。

   アクセス方法

   • [建築]タブ [構築]パネル [床]ドロップダウン [床: 構造]
   • [構造]タブ [構造]パネル [床]ドロップダウン [床: 構造]
2. タイプ セレクタで、構造床のタイプを指定します。

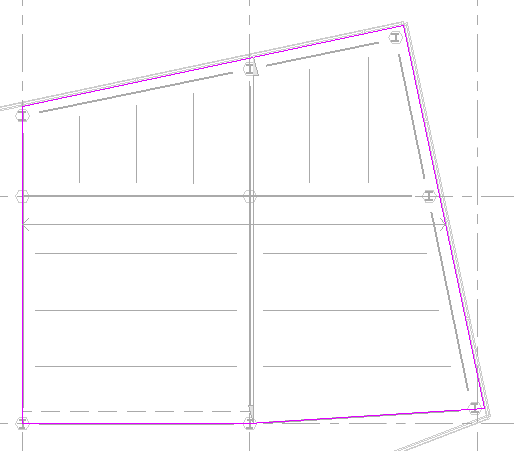

3. リボンの (境界線)をクリックします。
4. (壁を選択)をクリックし、境界の壁を選択します。
   注: 壁を選択する代わりに、構造床をスケッチできます。リボンの[描画]パネルで、スケッチ ツールを使用して構造床の境界を作成します。スケッチは、閉じたループまたは境界条件を形成する必要があります。
5. スパン方向を変更するには、 [スパン方向]をクリックして、目的のエッジまたは線分をクリックします。
6. (省略可能) オプション バーで、次の操作を行います。
   • スラブ エッジのオフセットを指定します。
   • [壁(躯体)まで延長]を選択します。

7. リボンの (編集モードを終了)をクリックします。
