트림/확장 수정자

트림/확장 수정자는 주로 선이 단일 지점에서 만나도록 겹쳐진 스플라이나 개방 형태의 스플라인을 다중 스플라인 모양으로 정리하는 데 사용됩니다. 모깎기/모따기 수정자와 마찬가지로, 이 수정자는 모양의 하위 오브젝트 수준에 있는 스플라인에서 작동합니다. 선택한 다중 스플라인에 적용되는 경우 트림/확장은 단일 스플라인에 적용할 때처럼 작동합니다.

트리밍하려면 교차하는 스플라인이 필요합니다. 제거할 스플라인의 부분을 클릭합니다. 교차하는 스플라인에 만날 때까지 길이를 따라 스플라인이 검색된 후 해당 교차 지점까지 삭제됩니다. 해당 부분이 양쪽 끝에서 교차하는 경우 전체 부분이 두 개 교차 지점까지 삭제됩니다. 해당 부분이 한 쪽 끝에서 개방되어 있고 다른 한 쪽에서는 교체하는 경우 전체 부분이 교차 지점과 개방된 끝부분까지 삭제됩니다. 해당 부분이 교차하지 않는 경우 아무런 동작도 발생하지 않습니다.

확장하려면 개방 스플라인이 필요합니다. 선택한 지점에서 가장 가까운 스플라인의 끝이 교체하는 스플라인에 도달할 때까지 확장됩니다. 교차하는 스플라인이 없으면 아무런 동작도 발생하지 않습니다. 곡선 스플라인은 스플라인의 끝에 접하는 방향으로 확장됩니다. 스플라인의 끝이 경계(교차하는 스플라인)에 직접 놓여 있으면 앞쪽에서 교차 지점을 찾습니다.

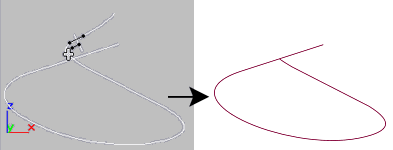

트림을 처음으로 사용하기 전과 후

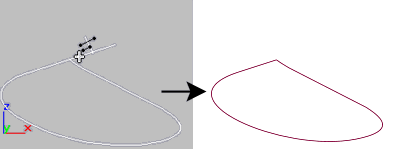

위의 스플라인에 트림을 두 번째로 사용하기 전과 후

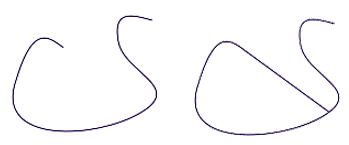

확장을 사용하기 전과 후

주: 편집/편집 가능한 스플라인에는 대화식 트림/확장 기능이 포함되어 있습니다. 대신 스택의 지정한 위치에 트림/확장 효과를 적용하거나 교차 투영 옵션을 사용하려는 경우 이 수정자를 사용합니다.

절차

예: 트림/확장 수정자를 사용하여 모양을 트리밍하려면

  1. 거의 동심원에 가까운 겹친 원의 형태로 열려 있는 선 모양을 그립니다.
  2. 트림/확장 수정자를 적용합니다.
  3. 위치 선택을 클릭합니다.
  4. 동심원 모양의 내부 스플라인 부분을 클릭하여 트리밍하거나 열려 있는 스플라인 선분을 클릭하여 스플라인을 확장합니다.

인터페이스

위치 선택
선택 모드를 설정하려면 클릭합니다. 이 모드에서는 트림/확장 수정자가 적용될 수 있는 스플라인 부분에 있을 때 마우스 커서의 모양이 바뀝니다. 아래 설정에 따라 스플라인을 트리밍하거나 확장하려면 클릭합니다. 기본값=자동입니다.

작업 그룹

선택한 스플라인에 대해 수행되는 작업의 유형을 지정합니다.

  • 자동이 옵션이 선택된 경우 트림을 먼저 시도한 다음 확장을 시도합니다. 대부분의 경우 자동이 선택된 경우 트리밍이 수행됩니다. 하지만 열려 있는 스플라인이 있고 다른 스플라인과 교차하지 않는 경우 확장이 수행될 수 있습니다.
  • 트림만트림만 수행됩니다. 위치 선택을 켠 다음 트리밍할 스플라인 부분을 클릭합니다.
  • 확장만확장만 수행됩니다. 위치 선택을 클릭한 다음 확장할 열려 있는 스플라인 부분을 선택합니다.
무한 경계

교차점을 계산하기 위해 이 옵션을 설정하면 열린 스플라인을 무한 길이로 취급합니다. 예를 들어, 이 옵션을 사용하면 실제로 교차하지 않는 다른 선의 확장된 길이에 대해 선형 스플라인을 트리밍할 수 있습니다.

주: 모양에서 열려 있는 스플라인의 수가 많을수록 무한 경계를 사용할 때 교차 지점을 찾을 가능성도 높습니다. 따라서 고려하지 않은 투사된 스플라인 교차 지점으로 인해(특히 자동 모드에 있는 경우) 예기치 않은 결과가 발생할 수 있습니다. 예측 가능한 결과를 얻으려면 무한 경계를 사용할 때 자동 모드를 사용하지 마십시오.

교차 투영 그룹

다음 옵션은 트림 및 확장 기능에서 유효한 교차 지점을 결정하는 방법을 지정합니다.

  • 보기선을 활성 뷰포트로 투영한 후 그에 따른 교차 지점을 판단합니다. 이러한 교차 지점은 활성 뷰포트에 표시되는 교차 지점입니다.
  • 구성 평면선을 현재 구성 평면으로 투영합니다.
  • 없음(3D)스플라인이 3D 공간에 있을 때 실제 교차 지점만 고려합니다. 이러한 교차 지점은 실제로 교체된다고 간주해야 합니다.
