Paleta Zaawansowane ustawienia renderowania

Kontroluje wszystkie podstawowe ustawienia renderowania, w tym ustawienia wstępnie zdefiniowane i ustawienia niestandardowe.

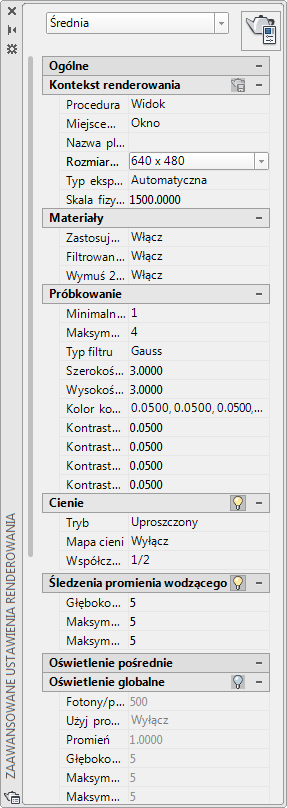

Palety Zaawansowane ustawienia renderowania można używać do sterowania ustawieniami renderowania. Z palety Standardy renderowania można również uzyskać dostęp do Menedżera standardów renderowania.

Lista opcji

Wyświetlane są następujące opcje.

Lista ustawień wstępnych renderowania / Wybierz ustawienie wstępne renderowania

Wyświetla standardowe standardy renderowania obejmujące ustawienia od najniższej do najwyższej jakości aż do czterech niestandardowych standardów renderowania i pozwala uzyskać dostęp do Menedżera standardów renderowania.

Kontekst renderowania

Zawiera ustawienia wpływające na sposób renderowania modelu.

Zapisz plik

Określa, czy renderowany obraz jest zapisywany w pliku.

Procedura renderowania

Steruje zawartością modelu, która jest przetwarzana podczas renderowania.

Widok. Renderuje bieżący widok bez wyświetlania okna dialogowego Renderuj.
Wycinek Tworzy obszar renderowania w czasie trwania renderowania. Kliknięcie przycisku Renderuj z wybranym Wycinkiem okna, powoduje wyświetlenie monitu o określenie obszaru na rysunku przed renderowaniem. Ta opcja jest dostępna tylko wtedy, gdy w polu Miejsce docelowe jest wybrana Rzutnia.
Wybrane Wyświetla monit do wybrania obiektów do renderowania.

Miejsce docelowe

Określa lokalizację wyjściową, która jest wykorzystywana przez moduł renderowania do wyświetlenia renderowanego obrazu.

Okno Renderuje do okna renderowania.
Rzutnia Renderuje w rzutni.

Nazwa pliku wyjściowego

Określa nazwę pliku i lokalizację, w której zostanie zapisany renderowany obraz.

BMP (*.bmp). Mapa bitowa nieruchomego obrazu w formacie mapy bitowej systemu Windows (.format bmp.
PCX (*.pcx). Prosty format zapewniający minimalny stopień kompresji.
TGA (*.tga) Format pliku obsługujący 32-bitową gamę kolorów true color, tj. 24-bitową gamę kolorów wzbogaconą o kanał alfa, będącą najczęściej stosowanym formatem true color.
TIF (*.tif). Format mapy bitowej dla wielu platform.
JPEG (*.jpg). Popularny format zamieszczania plików obrazu w Internecie, który charakteryzuje się minimalnym rozmiarem i czasem pobierania.
PNG (*.png). Format plików nieruchomych obrazów opracowany z myślą o wykorzystaniu w Internecie i sieci WWW.

Rozmiar pliku wyjściowego

Pokazuje bieżące ustawienie rozdzielczości wyjściowej wykorzystywane dla renderowanego obrazu. Lista Rozmiar pliku wyjściowego zawiera następujące elementy:

Maksymalnie cztery niestandardowe ustawienia rozmiaru.
Uwaga:
Niestandardowe ustawienia rozmiaru nie są zapisywane z rysunkiem i nie są zachowywane po zakończeniu sesji rysowania.
Cztery najczęściej używane rozdzielczości wyjściowe.
Dostęp do okna dialogowego Rozmiar pliku wyjściowego.

Typ ekspozycji

Steruje ustawieniem operatora odcieni. Nie musi być zapisane w nazwanym ustawieniu wstępnym renderowania. Może być zapisane w odniesieniu do rysunków w kontekście renderowania.

Automatyczna. Określa, że należy wybrać operator odcieni odpowiadający strategii operatora odcieni bieżącej rzutni.
Logarytmiczna. Określa, że należy użyć logarytmicznej kontroli ekspozycji.

Skala fizyczna

Określa skalę fizyczną. Domyślnie = 1500.

Renderuj

Renderuje model bezpośrednio z palety Zaawansowane ustawienia renderowania.

Materiały

Zawiera ustawienia decydujące o sposobie traktowania materiałów przez moduł renderowania.

Zastosuj materiały: Pozwala stosować do obiektów na rysunku materiały powierzchniowe zdefiniowane przez użytkownika. Jeżeli ta opcja nie jest wybrana, wszystkie obiekty w rysunku przyjmują wartości atrybutów kolor, otoczenie, rozproszenie, odbicie, chropowatość, przezroczystość, załamanie i mapa wypukłości zdefiniowane dla materiału GLOBALNY. Aby uzyskać więcej informacji, zobacz opis polecenia MATERIAŁY.
Filtrowanie tekstury: Określa sposób filtrowania map tekstur.
Wymuś 2-stronne: Określa, czy są renderowane obie strony powierzchni.

Próbkowanie

Steruje wykonywaniem próbkowania przez moduł renderowania.

Minimalna liczba próbek

Ustawia minimalną częstotliwość próbkowania. Podana wartość odpowiada liczbie próbek na jeden piksel. Wartość większa niż lub równa 1 wskazuje, że na jeden piksel jest obliczana co najmniej jedna próbka. Wartość ułamkowa wskazuje, że jedna próbka jest obliczana na każde N pikseli (np. 1/4 oznacza obliczanie jednej próbki na każde cztery piksele). Domyślnie=1/4.

Maksymalna liczba próbek

Ustawia maksymalną częstotliwość próbkowania. Jeśli sąsiadujące próbki znajdą różnicę w kontraście, która przekracza limit kontrastu, dokonywany jest podpodział obszaru zawierającego kontrast na głębokość określoną przez Maksimum. Domyślnie=1.

Wartości z list Minimalna liczba próbek oraz Maksymalna liczba próbek są blokowane wzajemnie w taki sposób, że wartość Minimalna liczba próbek nie może być większa niż wartość Maksymalna liczba próbek.

Typ filtru

Określa sposób łączenia wielu próbek w wartość jednego piksela.

Szerokość filtru i Wysokość filtru

Określa rozmiar filtrowanego obszaru. Zwiększenie wartości ustawień Szerokość filtru i Wysokość filtru może zmiękczyć obraz, ale też wydłuży czas renderowania.

Kolor kontrastowy

Kliknięcie przycisku [...] powoduje otwarcie okna dialogowego Wybierz kolor, w którym można w sposób interaktywny określić progowe wartości R, G i B.

Kontrast czerwony, niebieski, zielony

Określa progowe wartości dla składników koloru czerwonego, niebieskiego i zielonego próbek. Wartości te są znormalizowane i należą do zakresu od 0.0 do 1.0, przy czym 0.0 to całkowicie nienasycony składnik koloru (czarny lub 0 w kodowaniu 8-bitowym), a 1.0 to w pełni nasycony składnik koloru (biały lub 255 w kodowaniu 8-bitowym).

Kontrast alfa

Określa wartości progowe dla składników alfa próbek. Wartość ta jest znormalizowana i należy do zakresu od 0.0 (całkowita przezroczystość lub 0 w kodowaniu 8-bitowym) do 1.0 (całkowita nieprzezroczystość lub 255 w kodowaniu 8-bitowym).

Kostka. Sumuje wszystkie próbki w obszarze filtru z takimi samymi wagami. Jest to najszybsza metoda próbkowania.
Gauss. Próbki są ważone według krzywej (rozkładu) Gaussa wyśrodkowanej na pikselu.
Trójkąt. Próbki są ważone według piramidy wyśrodkowanej na pikselu.
Mitchell. Próbki są ważone według krzywej (bardziej stromej niż krzywa Gaussa) wyśrodkowanej na pikselu.
Lanczos. Próbki są ważone według krzywej (bardziej stromej niż krzywa Gaussa) wyśrodkowanej na pikselu i zmniejszającej wpływ próbek na krawędzi obszaru filtru.

Cienie

Zawiera ustawienia decydujące o wyglądzie cieni w renderowanym obrazie.

Włącz

Określa, czy cienie są obliczane podczas renderowania.

Tryb

Uproszczony. Generuje obiekty rzucające cienie w losowej kolejności.
Sortuj. Generuje obiekty rzucające cienie w kolejności od obiektu do światła.
Segmenty. Generuje obiekty rzucające cienie w kolejności wzdłuż promienia światła od brył do segmentów promienia światła, pomiędzy obiektem i światłem.

Mapa cieni

Określa, czy podczas renderowania cieni jest używane odwzorowanie cieni. Jeśli jest włączony, moduł renderowania renderuje cienie zgodnie z odwzorowaniem cienia. Jeśli jest wyłączony, wszystkie cienie powstają przez śledzenie promienia wodzącego.

Współczynnik próbkowania

Globalnie ogranicza próbkowanie cienie dla świateł obszaru. Jest to część danych ustawienia wstępnego renderowania. Umożliwia redukcję obszaru próbkowania światła w ustawieniach roboczych i niskich. Ta opcja moduluje właściwą częstotliwość próbkowania określoną dla poszczególnych świateł. Domyślna wartość to 1 dla nowych ustawień wstępnych. Wartości to 0, 1/8, 1/4, 1/2, 1, 2. Roboczy: 0; Niski: 1/4; Średni: 1/2; Wysoki: 1; Prezentacja:1.

Śledzenie promienia wodzącego

Zawiera ustawienia wpływające na cieniowanie wyświetlanego obrazu.

Włącz: Określa, czy podczas cieniowania jest wykonywane śledzenie promienia wodzącego.
Głębokość maks.: Ogranicza połączenie odbicia i załamania. Śledzenie promienia zostanie zatrzymane, kiedy suma odbić i załamań osiągnie wartość maksymalnej głębokości. Jeśli np. Głębokość maks. wynosi 3, a każda z dwóch głębokości śledzenia ma wartość domyślną 2, to promień może być dwukrotnie odbity i jednokrotnie załamany lub na odwrót, ale nie może być czterokrotnie odbity i załamany.
Maksymalna liczba odbić: Ustawia, ile razy promień może być odbity. W przypadku ustawienia 0 żadne odbicie nie następuje. W przypadku ustawienia 1 promień może być odbity tylko raz. W przypadku ustawienia 2 promień może być odbity dwa razy itd.
Maksymalna liczba załamań: Ustawia, ile razy promień może być załamany. W przypadku ustawienia 0 żadne załamanie nie następuje. W przypadku ustawienia 1 promień może być załamany tylko raz. W przypadku ustawienia 2 promień może być załamany dwa razy itd.

Oświetlenie globalne

Wpływa na sposób oświetlenia prezentacji.

Włącz: Określa, czy światła będą rzucały pośrednie światło na prezentację.
Fotony/próbki: Ustawia liczbę fotonów, na podstawie których jest obliczane natężenie oświetlenia globalnego. Zwiększenie tej wartości sprawia, że oświetlenie globalne powoduje mniej zakłóceń, lecz jest bardziej rozmazane. Zmniejszenie tej wartości sprawia, że oświetlenie globalne powoduje więcej zakłóceń, lecz jest mniej rozmazane. Im większa jest wartość Próbki, tym dłuższy jest czas renderowania.
Użyj promienia: Określa rozmiar fotonów. Jeśli ta opcja jest włączona, wartość pokrętła określa rozmiar fotonów. Jeśli jest wyłączona, każdy foton jest obliczany jako 1/10 promienia pełnej prezentacji.
Promień: Określa obszar, wewnątrz którego stosowane są fotony podczas obliczania oświetlenia.
Głębokość maks.: Ogranicza połączenie odbicia i załamania. Odbicie i załamanie fotonu zatrzymuje się, gdy suma obu tych zdarzeń jest równa głębokości maksymalnej. Jeśli np. głębokość maksymalna wynosi 3, a maksymalna liczba odbić i maksymalna liczba załamań mają ustawioną wartość 2, to foton może być odbity dwukrotnie i załamany jeden raz (lub odwrotnie), ale nie może być odbity i załamany cztery razy.
Maksymalna liczba odbić: Ustawia, ile razy foton może być odbity. W przypadku ustawienia 0 żadne odbicie nie następuje. W przypadku ustawienia 1 foton może być odbity tylko raz. W przypadku ustawienia 2 foton może być odbity dwa razy itd.
Maksymalna liczba załamań: Ustawia, ile razy foton może być załamany. W przypadku ustawienia 0 żadne załamanie nie następuje. W przypadku ustawienia 1 foton może być załamany tylko raz. W przypadku ustawienia 2 foton może być załamany dwa razy itd.

Pobieranie końcowe

Oblicza oświetlenie globalne.

Tryb

Steruje ostatecznym pobieraniem ustawień dynamicznych.

Tak. Włącza globalne oświetlenie dla pobierania końcowego.
Nie. Wyłącza obliczanie globalnego oświetlenia w pobieraniu końcowym.
Auto. Oznacza, że pobieranie końcowe powinno być automatycznie włączane lub wyłączane podczas renderowania na podstawie stanu nieboskłonu.

Półproste

Ustawia liczbę promieni, na podstawie których jest obliczane oświetlenie pośrednie w pobieraniu końcowym. Zwiększenie tej wartości sprawia, że oświetlenie globalne powoduje mniej zakłóceń, lecz wydłuża czas renderowania.

Tryb promieniowy

Określa tryb promieniowy dla przetwarzania pobierania końcowego. Ustawienia to: Tak, Nie, Widok.

Tak. Określa, że ustawienie oznacza, iż do przetwarzania pobierania końcowego jest używane ustawienie Promień maksymalny. Promień jest określany w jednostkach globalnych, a domyślnie wynosi 10% maksymalnego obwodu modelu.
Nie. Określa, że maksymalny promień to domyślnie wartość 10% maksymalnego promienia modelu, w jednostkach globalnych.
Widok. Określa, że ustawienie Promień maksymalny, wykorzystywane do przetwarzania pobierania końcowego, jest określane w pikselach, a nie jednostkach globalnych.

Promień maksymalny

Ustawia promień maksymalny, w którym jest przetwarzane pobieranie końcowe. Zmniejszenie tej wartości może poprawić jakość kosztem wydłużenia czasu renderowania.

Użyj min.

Określa, czy wartość Promień minimalny jest używana podczas przetwarzania pobierania końcowego. Gdy jest włączone, do przetwarzania pobierania końcowego jest używany promień minimalny. Gdy jest wyłączone, używany jest promień minimalny.

Promień minimalny

Ustawia promień minimalny, w którym jest przetwarzane pobieranie końcowe. Zwiększenie tej wartości może poprawić jakość, ale wydłuży czas renderowania.

Właściwości światła

Wpływa na zachowanie światła podczas obliczania oświetlenia pośredniego. Domyślnie ustawienia energii i fotonu obowiązują dla wszystkich świateł w prezentacji.

Fotony/światło: Ustawia liczbę fotonów emitowanych przez każde światło i wykorzystywanych do globalnego oświetlenia. Zwiększenie tej wartości zwiększa precyzję globalnego oświetlenia, ale zwiększa także ilość wykorzystywanej pamięci i długość czasu renderowania. Zmniejszenie tej wartości poprawia wykorzystanie pamięci oraz skraca czas renderowania i może być przydatne do podglądu efektów globalnego oświetlenia.
Współczynnik energii: Zwielokrotnia oświetlenie globalne, oświetlenie pośrednie i intensywność renderowanego obrazu.

Wizualne

Ułatwia zrozumienie, dlaczego moduł renderowania zachowuje się w określony sposób.

Siatka

Renderuje obraz, na którym jest pokazany obszar współrzędnych obiektu, globalnych lub kamery.

Obiekt. Wyświetla współrzędne lokalne (UVW). Każdy obiekt ma własny obszar współrzędnych.
Globalny. Wyświetla współrzędne globalne (XYZ). Dla wszystkich obiektów obowiązuje ten sam układ współrzędnych.
Kamera. Wyświetla współrzędne kamery jako prostokątną siatkę nałożoną na widok.

Rozmiar siatki

Ustawia rozmiar siatki.

Foton

Renderuje efekt mapy fotonów. Wymaga to istnienia mapy fotonów. Jeśli mapy fotonów nie ma, renderowanie Foton wygląda tak samo jak niediagnostyczne renderowanie prezentacji: moduł renderowania najpierw renderuje cieniowaną prezentację, a następnie zastępuje ją pseudokolorowym obrazem.

Gęstość. Renderuje mapę fotonów tak, jak jest rzutowana do prezentacji. Wysoka gęstość jest wyświetlana na czerwono, a niższe gęstości są renderowane w coraz zimniejszych kolorach.
Napromieniowanie. Podobne do renderowania Gęstość, ale cieniowanie fotonów jest zgodne z ich napromieniowaniem. Maksymalne napromieniowanie jest wyświetlane na czerwono, a niższe wartości są renderowane w coraz zimniejszych kolorach.

POB

Renderuje wizualizację parametrów wykorzystywanych przez drzewo w metodzie akceleracji śledzenia promienia wodzącego POB. Jeśli moduł renderowania wyświetla komunikat o zbyt dużej głębokości bądź rozmiarze lub gdy renderowanie wydaje się działać niezwykle wolno, ta metoda może pomóc zlokalizować problem.

Głębokość. Wyświetla głębokość drzewa, przy czym górne powierzchnie mają kolor jasnoczerwony, a coraz głębsze mają coraz zimniejsze kolory.
Rozmiar. Wyświetla rozmiar liści w drzewie, przy czym liście o różnych rozmiarach różnią się kolorami.

Przetwarzanie

Rozmiar wycinka

Określa rozmiar wycinka dla renderowania. W celu renderowania prezentacji obraz jest dzielony na wycinki. Im mniejszy jest rozmiar wycinka, tym więcej aktualizacji obrazu jest generowanych podczas renderowania. Gdy zostanie zmniejszony rozmiar wycinka, wzrasta liczba aktualizacji obrazu, co oznacza, że renderowanie zajmuje więcej czasu. Jeśli zostanie zwiększony rozmiar wycinka, wówczas jest wykonywanych mniej aktualizacji obrazu, a renderowanie zajmuje mniej czasu.

Kolejność wycinków

Określa używaną metodę (kolejność renderowania) dla wycinków podczas renderowania obrazu. Można wybrać metodę zgodnie z tym, jak w oknie Renderuj ma się pojawiać obraz w trakcie renderowania.

Hilbert. Następny wycinek do renderowania jest określany na podstawie kosztu przejścia do kolejnego wycinka.
Spirala. Renderowanie wycinków zaczyna się od środka i postępuje spiralnie na zewnątrz.
Od lewej do prawej Wycinki są renderowane w kolumnach od dołu do góry i od lewej do prawej.
Od prawej do lewej. Wycinki są renderowane w kolumnach od dołu do góry i od prawej do lewej.
Od góry do dołu. Wycinki są renderowane w rzędach od prawej do lewej i od góry do dołu.
Z dołu do góry. Wycinki są renderowane w rzędach od prawej do lewej i od dołu do góry.

Ograniczenie pamięci

Określa limit pamięci dla renderowania. Moduł renderowania prowadzi licznik pamięci wykorzystywanej podczas renderowania. Jeśli zostanie osiągnięty limit pamięci, to geometria niektórych obiektów jest odrzucana w celu przydzielenia pamięci dla innych obiektów.
