Umieszczanie zbrojenia

Umożliwia umieszczanie pojedynczych wystąpień zbrojenia w przekrojach odpowiednich obiektów nadrzędnych.

Umożliwia umieszczanie pojedynczych wystąpień zbrojenia w rzutach, widokach przekrojów i elewacji odpowiednich obiektów nadrzędnych.

1. Kliknij kolejno kartę Konstrukcjalista rozwijana Zbrojenie Ustawienia zbrojenia. Określ, czy dopasowywanie kształtów zbrojenia ma odniesienia do haków. Jest to niezbędne przed umieszczeniem zbrojenia w projekcie, ponieważ w późniejszej fazie projektu nie będzie można wprowadzić zmian. Po zakończeniu operacji zamknij okno dialogowe.
2. Utwórz widok, który przecina element, który ma być zbrojony.
3. Kliknij kartę Konstrukcjapanel Zbrojenie Zbrojenie.
   Uwaga: Narzędzie jest również dostępne na karcie kontekstowej wyboru dla elementów, które są prawidłowymi obiektami nadrzędnymi zbrojenia.
4. Z listy rozwijanej Wybór typu znajdującej się u góry palety Właściwości wybierz żądany typ zbrojenia.
5. Opcjonalnie. Jeśli zachodzi taka potrzeba, kliknij kolejno kartę Zmień | Umieść zbrojenie panel Rodzina Wczytaj kształty, aby wczytać dodatkowe kształty zbrojenia.
6. Wybierz żądany kształt zbrojenia z listy rozwijanej Typ kształtu zbrojenia na pasku opcji lub w przeglądarce kształtów zbrojenia.
7. Wybierz płaszczyznę umieszczenia. Kliknij jedną z poniższych płaszczyzn umieszczenia na karcie Zmień | Umieść zbrojeniepanelu Płaszczyzna umieszczenia.
   • Bieżąca płaszczyzna robocza
   • Bliskie odniesienie otuliny
   • Dalekie odniesienie otuliny

   Płaszczyzna określa, gdzie zbrojenie jest umieszczane w obiekcie nadrzędnym.

   Uwaga: Narzędzia Płaszczyzna umieszczenia są aktualnie dostępne tylko dla użytkowników subskrypcji Autodesk Maintenance Subscription lub Desktop Subscription do wersji Revit 2015 R2.
8. Wybierz orientację umieszczenia lub perspektywę.

   Zbrojenie płaskie

   Kliknij jedną z poniższych orientacji umieszczenia z karty Zmień | Umieść zbrojeniepanel Orientacja umieszczenia.

   • Równolegle do płaszczyzny roboczej
   • Równolegle do otuliny
   • Prostopadle do otuliny

   Orientacja określa, w jaki sposób zbrojenia jest wyrównane po umieszczeniu w obiekcie nadrzędnym.

   Zbrojenie wielopłaszczyznowe

   Kliknij jedną z poniższych perspektyw umieszczenia z karty Zmień | Umieść zbrojeniepanel perspektywa umieszczenia

   • Góra
   • Dół
   • Przód
   • Tył
   • Prawa
   • Lewa

   Perspektywa określa, która strona rodziny wielopłaszczyznowego zbrojenia jest równoległa do płaszczyzny roboczej.

9. Jeśli zostaje umieszczone zbrojenie o standardowym stylu sąsiadująco ze zbrojeniem o stylu strzemię/kotwa, standardowy pręt jest przyciągany wzdłuż krawędzi pręta strzemienia lub kotwy. Obejmuje to proste krawędzie, jak również zaokrąglenia i haki dla zbrojenia strzemienia/kotwy.
10. Kliknij, aby umieścić zbrojenie w obiekcie nadrzędnym. Jeśli to konieczne, naciśnij klawisz spacji podczas umieszczania, aby obrócić orientację kształtu zbrojenia w odniesieniu do otuliny. Orientację można zmienić po umieszczeniu, wybierając zbrojenie i naciskając klawisz spacji.

    Długość zbrojenia jest domyślnie dopasowywana do długości elementu nadrzędnego lub innych elementów nadrzędnych z uwzględnieniem wiązań odniesienia otuliny. Aby edytować długości, przejdź do rzutu lub widoku elewacji, wybierz wystąpienie zbrojenia i skoryguj odpowiednio punkty końcowe.

11. Opcjonalnie. Na końcach kształtu zbrojenia można stosować różne predefiniowane zaczepy.

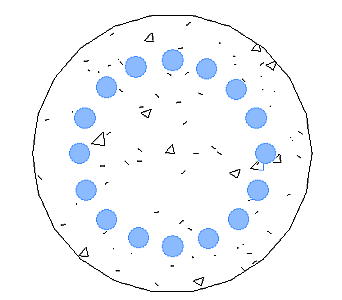

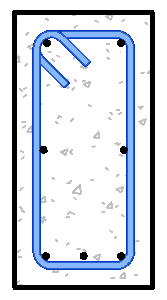

Prostopadłe zbrojenie umieszczone w kolumnie	Zbrojenie w belce

Uwaga: Aby zmienić obiekt nadrzędny kształtu zbrojenia, wybierz go i kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjnepanel Obiekt nadrzędny Wskaż nowy obiekt nadrzędny. Następnie wybierz nowy obiekt nadrzędny zbrojenia.
